Structured Cabling คู่มือเดินสาย LAN มาตรฐานสำหรับองค์กร
Structured Cabling คืออะไร? ทำไมต้องเดินสาย LAN ตามมาตรฐาน
Structured Cabling คือ ระบบเดินสาย LAN ที่ออกแบบและติดตั้งตามมาตรฐาน TIA/EIA-568 เพื่อให้ Network ขององค์กรเสถียร บำรุงรักษาง่าย และรองรับการขยายในอนาคต การเดินสายแบบไม่มีมาตรฐาน สาย LAN พันกัน ไม่มี Label หา Port ไม่เจอ แก้ปัญหายาก เพิ่มจุดใหม่ยาก Structured Cabling แก้ปัญหาทั้งหมด
มาตรฐานสาย LAN
| สาย |
Bandwidth |
ระยะทาง |
Speed |
เหมาะกับ |
| Cat5e |
100 MHz |
100m |
1 Gbps |
เก่าแล้ว ไม่แนะนำติดตั้งใหม่ |
| Cat6 |
250 MHz |
100m (55m สำหรับ 10G) |
1-10 Gbps |
แนะนำสำหรับทั่วไป |
| Cat6A |
500 MHz |
100m |
10 Gbps |
แนะนำสำหรับ WiFi 6 AP Server |
| Cat7 |
600 MHz |
100m |
10 Gbps |
ราคาสูง ไม่นิยมในไทย |
| Cat8 |
2000 MHz |
30m |
25-40 Gbps |
Datacenter ระยะสั้น |
Structured Cabling Components
| Component |
คำอธิบาย |

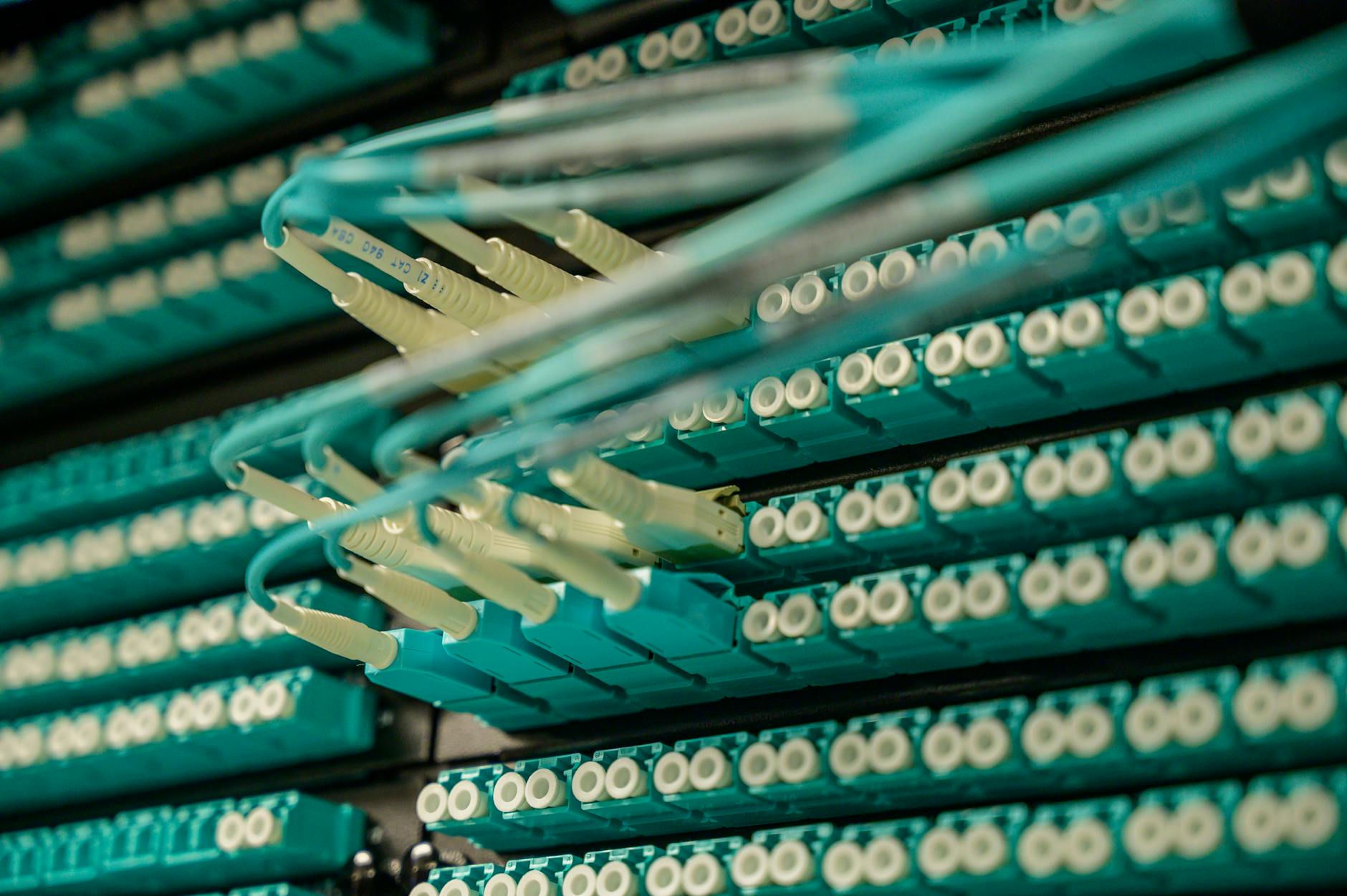

| Patch Panel |
แผงรวมสาย LAN ในตู้ Rack จัดระเบียบ Label ง่าย |
| Wall Plate/Faceplate |
หน้ากากเต้ารับ RJ45 ที่ผนังหรือโต๊ะ |
| Patch Cable |
สาย LAN สั้นๆ เชื่อม Patch Panel กับ Switch |
| Cable Tray/Conduit |
รางเดินสาย ท่อเดินสาย |
| Server Rack/Cabinet |
ตู้ Rack ใส่ Switch Patch Panel Server |
| Keystone Jack |
ตัวรับสาย RJ45 ใส่ใน Patch Panel/Wall Plate |
การออกแบบ Cabling
- Horizontal Cabling: สายจาก Patch Panel ไป Wall Plate ไม่เกิน 90m
- Backbone Cabling: สายเชื่อม MDF กับ IDF (ระหว่างชั้น/อาคาร) ใช้ Fiber
- MDF (Main Distribution Frame): ห้อง Server หลัก ตู้ Rack หลัก
- IDF (Intermediate Distribution Frame): ตู้ Rack ตามชั้น/อาคาร
- Work Area: จุดเชื่อมต่อที่โต๊ะทำงาน
Labeling — ติด Label ทุกจุด
- ทำไมสำคัญ: ถ้าไม่มี Label หา Port ไม่เจอ แก้ปัญหาช้า เพิ่มจุดยาก
- Label ที่ต้องมี: Patch Panel Port, Wall Plate Port, สาย LAN ทั้ง 2 ปลาย
- รูปแบบ: ตัวอย่าง: FL2-R01-P24 = ชั้น 2, Rack 01, Port 24
- เครื่องมือ: ใช้เครื่องพิมพ์ Label (Brother P-Touch, Brady) ไม่ใช่เขียนมือ
Testing — ทดสอบสาย
| การทดสอบ |
เครื่องมือ |
ตรวจอะไร |
| Wire Map |
Cable Tester ทั่วไป |
สายต่อถูกขา ไม่ Cross |
| Certification |
Fluke DSX-5000/8000 |
ผ่านมาตรฐาน Cat6/6A ครบทุกค่า |
| PoE Test |
Fluke MicroScanner PoE |
PoE ส่งไฟได้ถูกต้อง |
Structured Cabling Best Practices
- Cat6 ขึ้นไป: ติดตั้งใหม่ใช้ Cat6 ขึ้นไป Cat6A สำหรับ AP Server
- เผื่อ 20-30%: เดินสาย LAN เผื่อจุด 20-30% สำหรับอนาคต
- Patch Panel: ใช้ Patch Panel ทุก IDF/MDF ไม่เสียบ Switch ตรง
- Label ทุกจุด: Label ทั้ง 2 ปลายสาย Patch Panel Wall Plate
- Cable Management: ใช้ Cable Tray Velcro จัดสาย ไม่ใช้เคเบิลไทร์รัดแน่น
- Test ทุกเส้น: ทดสอบทุกเส้นก่อนส่งมอบ
- Document: ทำ As-Built Drawing แผนผังสาย ตาราง Port
- ไม่วิ่งใกล้สายไฟ: แยกสาย LAN ออกจากสายไฟ ลด Interference
- Fiber Backbone: Backbone ระหว่างอาคาร/ชั้น ใช้ Fiber Optic
สรุป Structured Cabling — พื้นฐานของ Network ที่ดี
Structured Cabling เป็นพื้นฐานที่สำคัญ ใช้ Cat6+ Patch Panel Label ทุกจุด Test ทุกเส้น Document ครบ เผื่ออนาคต หากต้องการข้อมูลเพิ่มเติม ติดตามได้ที่ SiamLanCard.com
