Structured Cabling คืออะไร? มาตรฐานการเดินสาย LAN ที่องค์กรต้องรู้
Structured Cabling คือ ระบบเดินสาย LAN อย่างเป็นระเบียบตามมาตรฐานสากล (TIA/EIA-568) ตั้งแต่ห้อง Server ไปจนถึงจุดใช้งานทุกจุดในอาคาร Structured Cabling เป็นโครงสร้างพื้นฐานที่สำคัญที่สุดของระบบ Network องค์กร สายที่เดินอย่างถูกต้องตามมาตรฐานจะอยู่ได้ 15-25 ปี รองรับการอัปเกรด Speed จาก 1Gbps เป็น 10Gbps โดยไม่ต้องเดินสายใหม่ ในขณะที่สายที่เดินไม่ถูกต้องจะเป็นต้นเหตุของปัญหา Network ตลอดอายุการใช้งาน

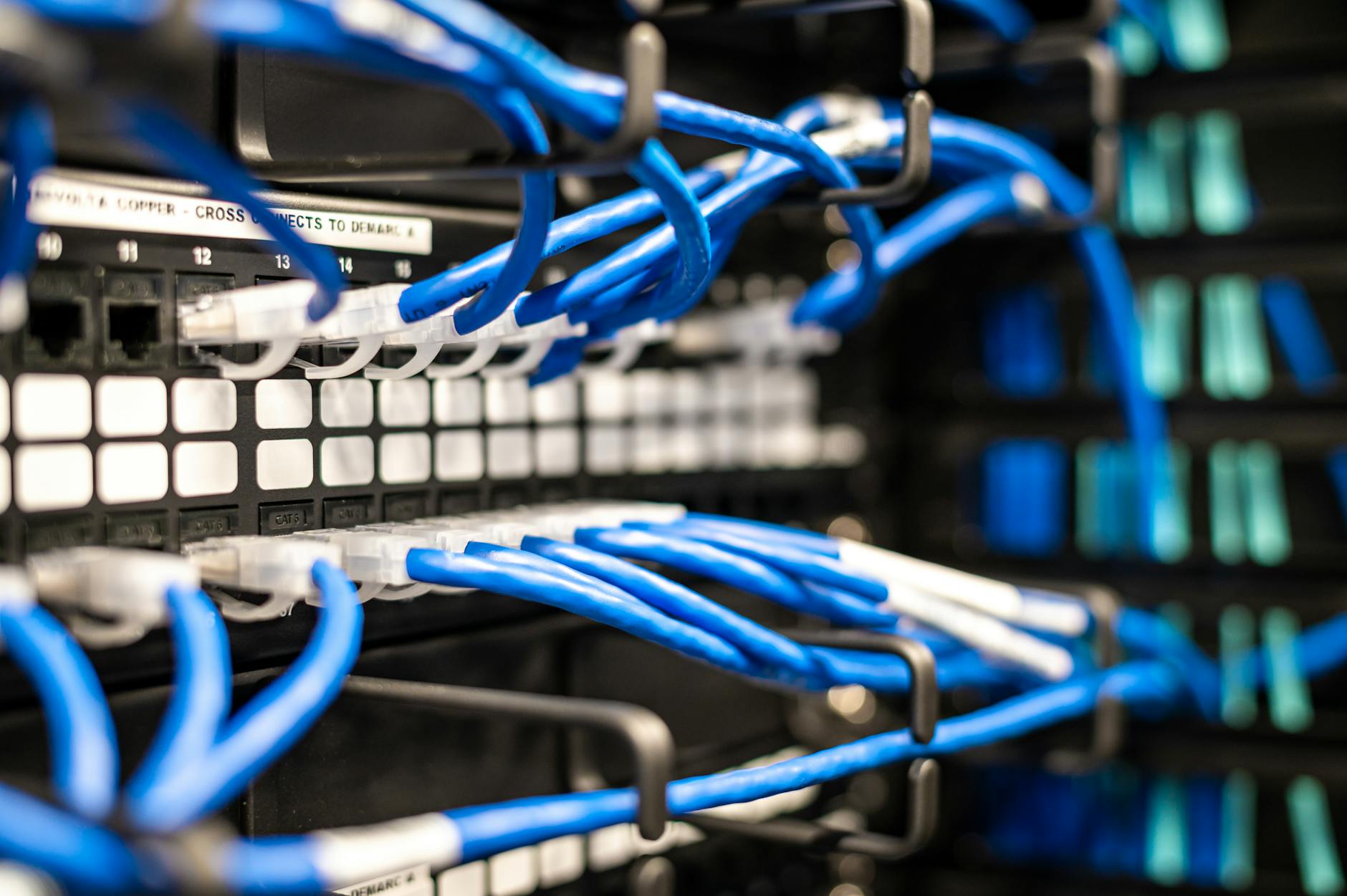

Cat5e vs Cat6 vs Cat6a เปรียบเทียบ
| คุณสมบัติ | Cat5e | Cat6 | Cat6a |
|---|---|---|---|
| Speed สูงสุด | 1 Gbps | 10 Gbps (55 m) | 10 Gbps (100 m) |
| Bandwidth | 100 MHz | 250 MHz | 500 MHz |
| ระยะทางสูงสุด | 100 m | 100 m (1G) / 55 m (10G) | 100 m (10G) |
| ขนาดสาย | เล็ก ยืดหยุ่น | ใหญ่กว่า Cat5e เล็กน้อย | ใหญ่ แข็ง |
| Crosstalk Protection | พื้นฐาน | ดี (มี Spline Separator) | ดีมาก (Shielded/Thicker) |
| PoE | รองรับ PoE/PoE+ | รองรับ PoE/PoE+ | รองรับ PoE++ ดีที่สุด |
| ราคา/เมตร | 5-8 บาท | 8-15 บาท | 15-30 บาท |
| แนะนำ | งบจำกัด 1G เพียงพอ | มาตรฐานปัจจุบัน แนะนำ | Data Center 10G ทุกจุด |
คำแนะนำ: ในปี 2026 แนะนำ Cat6 เป็นมาตรฐานขั้นต่ำสำหรับองค์กร เพราะรองรับ 10Gbps ในระยะ 55 m เพียงพอสำหรับภายในชั้นเดียว และราคาต่างจาก Cat5e ไม่มาก
UTP vs STP vs FTP
| ประเภท | ชื่อเต็ม | Shielding | เหมาะกับ |
|---|---|---|---|
| UTP | Unshielded Twisted Pair | ไม่มี Shield | Office ทั่วไป ไม่มีสัญญาณรบกวน |
| FTP (F/UTP) | Foiled Twisted Pair | Foil หุ้มรวมทั้งสาย | มีสัญญาณรบกวนเล็กน้อย |
| STP (S/FTP) | Shielded Foiled Twisted Pair | Foil แต่ละคู่ + Braid หุ้มรวม | โรงงาน พื้นที่ EMI สูง |
มาตรฐาน TIA-568 — โครงสร้าง Structured Cabling
6 Subsystem ของ Structured Cabling
- 1. Entrance Facility (EF): จุดที่สาย ISP เข้าอาคาร Demarcation Point ระหว่างผู้ให้บริการกับองค์กร
- 2. Equipment Room (ER): ห้อง Server/MDF ที่ติดตั้ง Core Switch, Router, Firewall, Server
- 3. Backbone Cabling: สายเชื่อมระหว่าง ER กับ TR (ระหว่างชั้น/อาคาร) มักใช้ Fiber Optic
- 4. Telecommunications Room (TR): ห้อง IDF แต่ละชั้น ติดตั้ง Access Switch, Patch Panel
- 5. Horizontal Cabling: สายจาก TR ไปยัง Work Area (จุดใช้งาน) ใช้ UTP Cat6/Cat6a
- 6. Work Area (WA): จุดใช้งาน Face Plate ที่ผนังหรือพื้น สำหรับเสียบสาย Patch Cord
กฎ 90/10
มาตรฐาน TIA-568 กำหนดความยาวสาย Horizontal ไม่เกิน 100 m โดยแบ่งเป็น
- Permanent Link: สายจาก Patch Panel ถึง Wall Outlet ไม่เกิน 90 m
- Patch Cord: สายจาก Switch ถึง Patch Panel (5 m) + สายจาก Wall Outlet ถึง PC (5 m) รวมไม่เกิน 10 m
- Channel: Permanent Link + Patch Cord ทั้ง 2 ฝั่ง = ไม่เกิน 100 m
วิธีเข้าหัว RJ45
T568A vs T568B
| Pin | T568A | T568B |
|---|---|---|
| 1 | ขาว-เขียว | ขาว-ส้ม |
| 2 | เขียว | ส้ม |
| 3 | ขาว-ส้ม | ขาว-เขียว |
| 4 | น้ำเงิน | น้ำเงิน |
| 5 | ขาว-น้ำเงิน | ขาว-น้ำเงิน |
| 6 | ส้ม | เขียว |
| 7 | ขาว-น้ำตาล | ขาว-น้ำตาล |
| 8 | น้ำตาล | น้ำตาล |
คำแนะนำ: เลือกมาตรฐานเดียว (T568A หรือ T568B) แล้วใช้ตลอดทั้งอาคาร อย่าผสม ในไทยนิยมใช้ T568B มากกว่า
ขั้นตอนเข้าหัว RJ45
- ปอกสาย: ใช้ Stripping Tool ปอกฉนวนนอกออก 2-3 cm ระวังอย่าตัดสายข้างใน
- คลายเกลียว: คลายเกลียวแต่ละคู่ เรียงสีตาม T568B
- ตัดปลายให้เรียบ: ตัดปลายสายให้เรียบเสมอกัน เหลือยาว 1.2-1.5 cm
- สอดเข้าหัว RJ45: สอดสายเข้าหัว RJ45 ให้แน่น สายแต่ละเส้นต้องถึงปลายหัว
- กด Crimp: ใช้ Crimping Tool กดหัว RJ45 ให้แน่น
- ทดสอบ: ใช้ Cable Tester ทดสอบว่าสายทุกเส้นต่อถูกต้อง ไม่มี Short ไม่มี Open
การทดสอบสาย (Cable Testing)
| ระดับทดสอบ | เครื่องมือ | ทดสอบอะไร | ราคา |
|---|---|---|---|
| Basic | Cable Tester (Wire Map) | สายต่อถูก Pin ไหม มี Short/Open ไหม | 500-2,000 บาท |
| Qualification | LinkSprinter, LinkRunner | Speed, PoE, VLAN, DHCP | 5,000-30,000 บาท |
| Certification | Fluke DSX-5000, DSX-8000 | ทดสอบตามมาตรฐาน TIA Pass/Fail | 200,000-800,000 บาท |
Certification Test วัดค่า: Wire Map, Length, Insertion Loss, NEXT, PS-NEXT, ACR-F, PS-ACR-F, Return Loss, Propagation Delay, Delay Skew
Best Practices เดินสาย LAN
- ใช้ Cable Tray: เดินสายใน Cable Tray หรือ Conduit ไม่ดึงสายผ่านขอบคมหรือมุมแหลม
- รัศมีโค้ง: รัศมีโค้งขั้นต่ำ 4x เส้นผ่านศูนย์กลางสาย (Cat6 ≈ 25 mm)
- แรงดึง: แรงดึงสูงสุด 110 N (25 lbf) สำหรับ 4-pair UTP
- แยกจากสายไฟ: เดินสาย Data ห่างจากสายไฟอย่างน้อย 20 cm ถ้าขนานกัน หรือตั้งฉากได้ถ้าข้ามกัน
- คลายเกลียวน้อยที่สุด: เมื่อเข้าหัว RJ45 หรือ Keystone คลายเกลียวไม่เกิน 13 mm (Cat6)
- Label ทุกเส้น: Label ทั้ง 2 ปลาย ทั้งที่ Patch Panel และ Wall Outlet
- เผื่อ 20-30%: เดินสายเผื่อ 20-30% ของจำนวนจุดที่ใช้จริง สำหรับอนาคต
- ทดสอบทุกเส้น: ทดสอบ Cable Test ทุกเส้นก่อนส่งมอบ บันทึกผลทดสอบเก็บไว้
สรุป Structured Cabling — รากฐานที่แข็งแกร่งของ Network
Structured Cabling เป็นรากฐานที่สำคัญที่สุดของระบบ Network องค์กร สายที่เดินอย่างถูกต้องตามมาตรฐานจะอยู่ได้ 15-25 ปี ลดปัญหา Network ลด Downtime และรองรับการอัปเกรดในอนาคต หากต้องการข้อมูลเพิ่มเติม ติดตามได้ที่ SiamLanCard.com
