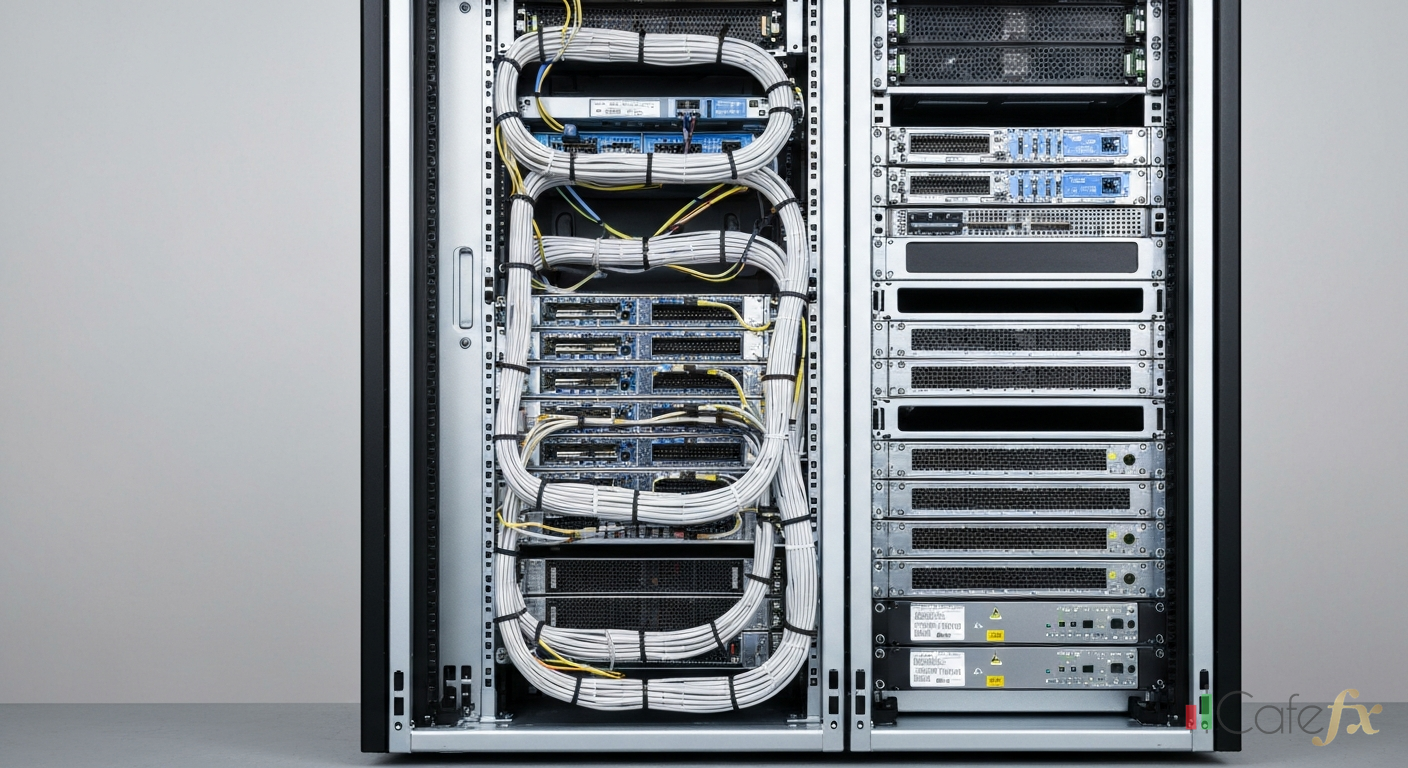

Server Rack Design: ออกแบบตู้ Rack Server อย่างมืออาชีพ

Server Rack Design: ออกแบบตู้ Rack Server อย่างมืออาชีพ ฉบับเข้าใจง่าย

สวัสดีครับน้องๆ เพื่อนๆ ชาว IT ทุกท่าน! เคยไหมครับ เดินเข้าไปในห้อง Server แล้วเจอสายระโยงระยางเหมือนใยแมงมุม ตู้ Rack แต่ละตู้ก็ร้อนจี๋ อุปกรณ์บางตัวก็ดับไปแล้วเพราะความร้อนสะสม? ปัญหาเหล่านี้ส่วนใหญ่เกิดจากการออกแบบตู้ Rack ที่ไม่ดีครับ วันนี้ผมจะมาแชร์ประสบการณ์ 10 กว่าปีในวงการ Server & Datacenter เพื่อให้น้องๆ สามารถออกแบบตู้ Rack ได้อย่างมืออาชีพ ลดปัญหาจุกจิกกวนใจ และเพิ่มประสิทธิภาพการทำงานของระบบโดยรวม

Server Rack คืออะไร? ทำไมต้องออกแบบ?

Server Rack คือตู้มาตรฐานที่ใช้สำหรับจัดเก็บ Server, Network Switch, Router, UPS และอุปกรณ์ IT อื่นๆ ให้เป็นระเบียบเรียบร้อย การออกแบบ Server Rack ที่ดีไม่ใช่แค่เรื่องความสวยงาม แต่มีผลต่อประสิทธิภาพการทำงาน ความทนทาน และความปลอดภัยของอุปกรณ์อย่างมาก ลองนึกภาพว่าถ้าเราวาง Server กองๆ กันไว้บนโต๊ะ นอกจากจะไม่เป็นระเบียบแล้ว ยังทำให้ระบายความร้อนได้ไม่ดี และเสี่ยงต่อการเสียหายอีกด้วย

การออกแบบที่ดีช่วยให้เราจัดการสายเคเบิลได้ง่ายขึ้น ระบายความร้อนได้ดีขึ้น และบำรุงรักษาอุปกรณ์ได้สะดวกขึ้น ที่สำคัญคือช่วยลดโอกาสที่อุปกรณ์จะเสียหายจากความร้อนหรือการชนกระแทก ทำให้ระบบโดยรวมมีความเสถียรมากยิ่งขึ้น

หลักการพื้นฐานในการออกแบบ Server Rack

ก่อนจะลงมือออกแบบตู้ Rack จริงๆ เราต้องเข้าใจหลักการพื้นฐานเหล่านี้ก่อนนะครับ

1. ขนาดของ Rack: ขนาดมาตรฐานของ Rack คือ 19 นิ้ว (วัดจากความกว้างภายใน) ส่วนความสูงจะวัดเป็น Unit (U) โดย 1U เท่ากับ 1.75 นิ้ว ตู้ Rack ที่นิยมใช้กันทั่วไปคือ 42U แต่ก็มีขนาดอื่นๆ ให้เลือกใช้ตามความเหมาะสม
2. การระบายความร้อน: Server และอุปกรณ์ IT อื่นๆ จะปล่อยความร้อนออกมาขณะทำงาน ดังนั้นการระบายความร้อนจึงเป็นเรื่องสำคัญมาก เราต้องออกแบบให้มีช่องลมเข้า-ออกที่เหมาะสม และอาจต้องใช้พัดลมระบายความร้อนเพิ่มเติม
3. การจัดการสายเคเบิล: สายเคเบิลที่รกรุงรังไม่เพียงแต่ดูไม่สวยงาม แต่ยังกีดขวางการระบายความร้อนและทำให้การบำรุงรักษายุ่งยาก เราต้องจัดการสายเคเบิลให้เป็นระเบียบเรียบร้อย โดยใช้ Cable Tray, Cable Tie และ Label
4. แหล่งจ่ายไฟ: Server และอุปกรณ์ IT อื่นๆ ต้องการแหล่งจ่ายไฟที่มั่นคง เราต้องคำนวณปริมาณไฟฟ้าที่ต้องใช้ และติดตั้ง UPS เพื่อสำรองไฟในกรณีที่ไฟดับ
5. ความปลอดภัย: เราต้องป้องกันไม่ให้บุคคลที่ไม่ได้รับอนุญาตเข้าถึงอุปกรณ์ในตู้ Rack โดยการติดตั้ง Lock ที่ประตูตู้ และอาจต้องติดตั้ง Sensor เพื่อตรวจจับการเปิด-ปิดประตู

Case Study: ออกแบบ Rack สำหรับบริษัท Startup ขนาดเล็ก

สมมติว่าเราเป็น IT Manager ของบริษัท Startup แห่งหนึ่ง ที่มี Server 3 เครื่อง, Network Switch 1 ตัว, Router 1 ตัว และ UPS 1 ตัว เราจะออกแบบตู้ Rack อย่างไร?

ขั้นตอนที่ 1: เลือกขนาดของ Rack เนื่องจากอุปกรณ์ของเรามีจำนวนไม่มาก เราสามารถใช้ตู้ Rack ขนาด 24U หรือ 42U ก็ได้ แต่ถ้าเผื่ออนาคตอาจมีการเพิ่มอุปกรณ์ เราแนะนำให้ใช้ 42U ครับ

ขั้นตอนที่ 2: วาง Layout ของอุปกรณ์ เราจะวาง UPS ไว้ด้านล่างสุด เพื่อให้ศูนย์ถ่วงของตู้ Rack อยู่ต่ำ ทำให้ตู้มีความมั่นคง จากนั้นวาง Server, Network Switch และ Router ตามลำดับ โดยเว้นช่องว่างระหว่างอุปกรณ์แต่ละตัว เพื่อให้อากาศถ่ายเทได้สะดวก

ขั้นตอนที่ 3: จัดการสายเคเบิล เราจะใช้ Cable Tray และ Cable Tie เพื่อจัดระเบียบสายเคเบิล โดยแยกสายไฟออกจากสายสัญญาณ เพื่อลดสัญญาณรบกวน และติด Label ที่สายเคเบิลแต่ละเส้น เพื่อให้ง่ายต่อการบำรุงรักษา

ขั้นตอนที่ 4: ติดตั้งพัดลมระบายความร้อน เราจะติดตั้งพัดลมระบายความร้อนที่ด้านบนของตู้ Rack เพื่อดูดความร้อนออกจากตู้ และติดตั้งแผ่นปิดช่องว่าง (Blanking Panel) เพื่อป้องกันไม่ให้อากาศร้อนไหลเวียนกลับเข้าไปในตู้

ตารางเปรียบเทียบ: ประเภทของ Server Rack

Rack Cooling: ทำอย่างไรให้ Server ไม่ Overheat

เรื่องความร้อนนี่สำคัญสุดๆ ครับ ยิ่ง Server ทำงานหนักเท่าไหร่ ความร้อนก็ยิ่งสูงขึ้นเท่านั้น ถ้าเราปล่อยให้ Server ร้อนเกินไป อายุการใช้งานก็จะสั้นลง และอาจทำให้ระบบล่มได้ การจัดการความร้อนในตู้ Rackจึงเป็นสิ่งที่เราต้องให้ความสำคัญเป็นพิเศษ

นอกจากพัดลมระบายความร้อนที่เราพูดถึงไปแล้ว เรายังมีเทคนิคอื่นๆ ที่ช่วยลดความร้อนในตู้ Rack ได้อีก เช่น การใช้ Aisle Containment (กั้นทางเดินร้อนและเย็น) การใช้ Liquid Cooling (ระบายความร้อนด้วยของเหลว) หรือการปรับอุณหภูมิและความชื้นในห้อง Server ให้เหมาะสม

Tips: ควรตรวจสอบอุณหภูมิภายในตู้ Rack อย่างสม่ำเสมอ โดยใช้ Temperature Sensor และตั้ง Alarm ไว้ หากอุณหภูมิสูงเกินค่าที่กำหนด จะได้แก้ไขได้ทันท่วงที

Cable Management: จัดระเบียบสายไฟยังไงให้ดูโปร

สายไฟที่พันกันยุ่งเหยิงไม่เพียงแต่ดูไม่สวยงาม แต่ยังทำให้การบำรุงรักษายุ่งยาก และอาจกีดขวางการระบายความร้อน ดังนั้นการจัดการสายเคเบิลจึงเป็นทักษะที่ IT Manager ทุกคนต้องมี

เราสามารถใช้ Cable Tray, Cable Tie และ Label เพื่อจัดระเบียบสายเคเบิลได้ โดยแยกสายไฟออกจากสายสัญญาณ เพื่อลดสัญญาณรบกวน และติด Label ที่สายเคเบิลแต่ละเส้น เพื่อให้ง่ายต่อการบำรุงรักษา นอกจากนี้ ควรเลือกใช้สายเคเบิลที่มีคุณภาพดี และมีความยาวที่เหมาะสม เพื่อลดการพันกันของสาย

ข้อควรระวัง: อย่ามัดสายเคเบิลแน่นจนเกินไป เพราะอาจทำให้สายเคเบิลเสียหายได้ ควรเว้นช่องว่างเล็กน้อย เพื่อให้สายเคเบิลสามารถโค้งงอได้

วางแผนรับมืออนาคต: Scalability สำคัญไฉน

ในการออกแบบ Server Rack เราต้องคำนึงถึงอนาคตด้วยนะครับ ธุรกิจมีการเติบโต อุปกรณ์ IT ก็ต้องเพิ่มขึ้นตามไปด้วย ดังนั้นเราควรออกแบบให้ตู้ Rack ของเราสามารถรองรับการขยายตัวในอนาคตได้

เราอาจเลือกใช้ตู้ Rack ที่มีขนาดใหญ่กว่าที่ต้องการเล็กน้อย เพื่อเผื่อพื้นที่สำหรับการติดตั้งอุปกรณ์เพิ่มเติมในอนาคต หรือเลือกใช้ Modular Rack ที่สามารถเพิ่ม Module ได้ตามต้องการ นอกจากนี้ ควรวางแผนการจัดการสายเคเบิลและแหล่งจ่ายไฟให้รองรับการขยายตัวในอนาคตด้วย

ตัวเลขปี 2026: คาดการณ์ว่าจำนวนอุปกรณ์ IoT (Internet of Things) จะเพิ่มขึ้นอย่างมาก ทำให้องค์กรต่างๆ ต้องเพิ่มจำนวน Server และ Network Switch เพื่อรองรับปริมาณข้อมูลที่เพิ่มขึ้น ดังนั้นการวางแผน Scalability จึงมีความสำคัญมากยิ่งขึ้น

ทิ้งท้าย: Server Rack Design ไม่ยากอย่างที่คิด

การออกแบบ Server Rack อาจดูเหมือนเป็นเรื่องยาก แต่จริงๆ แล้วไม่ยากอย่างที่คิดครับ เพียงแค่เราเข้าใจหลักการพื้นฐาน และนำไปประยุกต์ใช้ให้เหมาะสมกับความต้องการของเรา ผมหวังว่าบทความนี้จะเป็นประโยชน์กับน้องๆ เพื่อนๆ ชาว IT ทุกท่านนะครับ หากมีคำถามหรือข้อสงสัยเพิ่มเติม สามารถสอบถามได้เลยครับ

อย่าลืมนะครับว่า Server Rack ที่ดี ไม่ได้มีไว้แค่โชว์ แต่มีไว้เพื่อเพิ่มประสิทธิภาพและความเสถียรให้กับระบบ IT ขององค์กรเราครับ!
