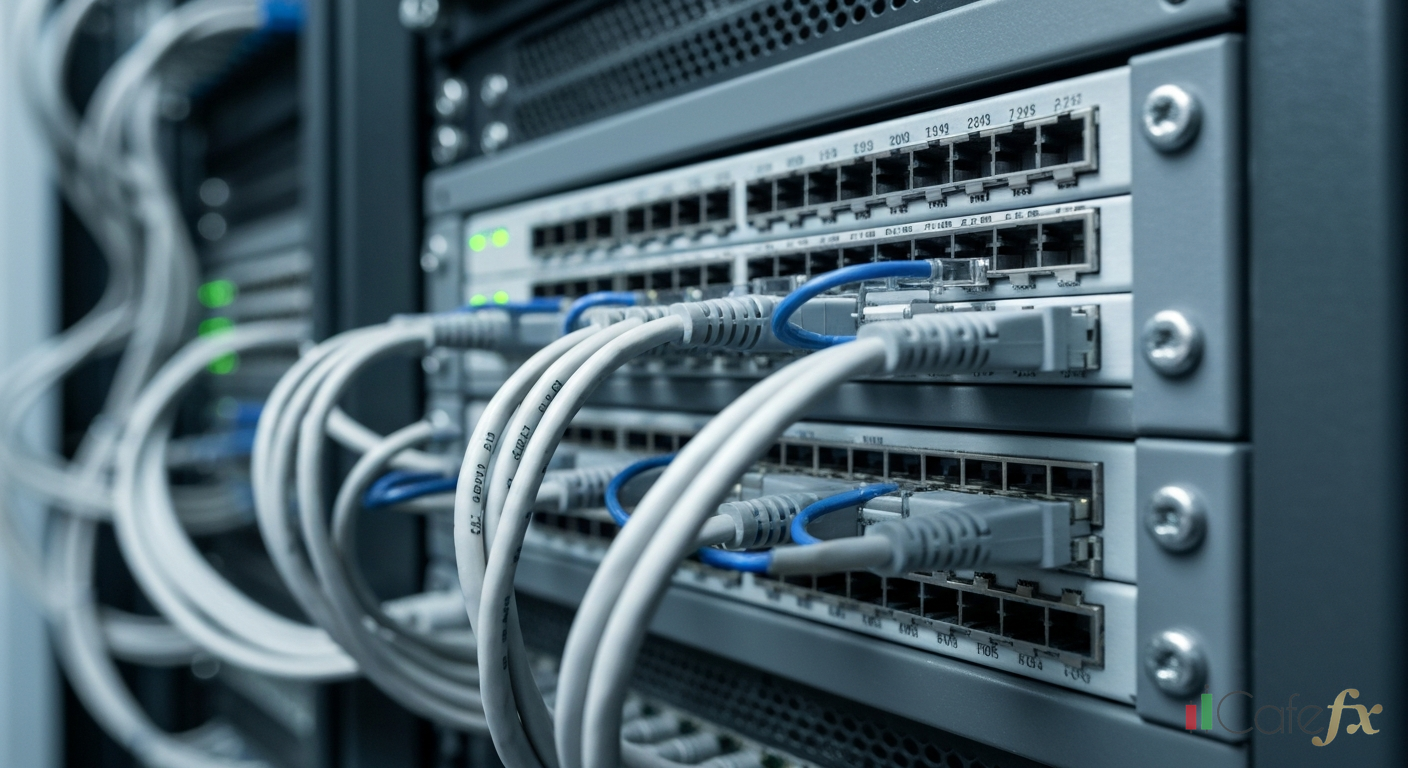

Patch Panel คืออะไร: วิธีเลือกและติดตั้งสำหรับห้อง Server

Patch Panel คืออะไร? ไขข้อสงสัยสำหรับมือใหม่ห้อง Server

เคยไหม เดินเข้าไปในห้อง Server แล้วเจอสาย LAN เป็นร้อยเป็นพันเส้นพันกันยุ่งเหยิง มองแล้วปวดหัวสุดๆ! ปัญหาสายระโยงระยางนี่แหละคือสิ่งที่ Patch Panel ช่วยแก้ได้ Patch Panel เปรียบเสมือนแผงสวิตช์สำหรับสาย LAN ที่ช่วยจัดระเบียบและเชื่อมต่ออุปกรณ์ต่างๆ ในระบบเครือข่ายของเราให้เป็นระเบียบเรียบร้อย

สำหรับคนที่เพิ่งเริ่มดูแลระบบเครือข่าย อาจจะยังสงสัยว่า Patch Panel มันคืออะไร ทำงานยังไง แล้วทำไมห้อง Server ต้องมี? บทความนี้จะพาไปทำความรู้จักกับ Patch Panel อย่างละเอียด ตั้งแต่ความหมาย หลักการทำงาน วิธีเลือกซื้อ ไปจนถึงวิธีการติดตั้งเบื้องต้น รับรองว่าอ่านจบแล้วจะเข้าใจ Patch Panel มากขึ้นแน่นอน

Patch Panel คืออะไร? ทำไมต้องมี?

Patch Panel คืออุปกรณ์ที่ใช้เป็นจุดศูนย์กลางในการเชื่อมต่อสาย LAN ในระบบเครือข่าย ทำหน้าที่เหมือนแผงสวิตช์ที่ช่วยให้เราสามารถสลับสาย LAN จากอุปกรณ์หนึ่งไปยังอีกอุปกรณ์หนึ่งได้อย่างง่ายดาย โดยไม่ต้องไปถอดสายที่อุปกรณ์โดยตรง

ลองนึกภาพห้อง Server ที่ไม่มี Patch Panel สิครับ สาย LAN จะระโยงระยางเต็มไปหมด เวลาต้องการเปลี่ยนการเชื่อมต่อ หรือตรวจสอบสายเส้นไหนเสีย ก็ต้องไล่สายกันวุ่นวาย แต่ถ้ามี Patch Panel ทุกอย่างจะง่ายขึ้นเยอะ!

ข้อดีของการใช้ Patch Panel:

• จัดระเบียบสาย LAN: ช่วยให้ห้อง Server เป็นระเบียบเรียบร้อย ดูแลง่าย
• ง่ายต่อการจัดการและแก้ไขปัญหา: สามารถสลับสาย LAN ได้ง่าย โดยไม่ต้องถอดสายที่อุปกรณ์โดยตรง
• เพิ่มความยืดหยุ่นในการเชื่อมต่อ: รองรับการเปลี่ยนแปลงการเชื่อมต่อในอนาคตได้ง่าย
• ป้องกันความเสียหายของพอร์ตอุปกรณ์: ลดความเสี่ยงในการถอดและเสียบสาย LAN ที่อุปกรณ์โดยตรงบ่อยๆ

หลักการทำงานของ Patch Panel

Patch Panel ทำงานโดยการเชื่อมต่อสาย LAN จากอุปกรณ์ต่างๆ เช่น Switch, Router, Server ไปยังช่องเสียบ (Port) ด้านหน้าของ Patch Panel จากนั้นเราจะใช้สาย Patch Cord (สาย LAN สำเร็จรูป) เชื่อมต่อจากช่องเสียบด้านหน้าของ Patch Panel ไปยังอุปกรณ์ปลายทางที่เราต้องการ

การทำงานของ Patch Panel คล้ายกับการมี “ตัวกลาง” ที่ช่วยให้เราสามารถสลับการเชื่อมต่อระหว่างอุปกรณ์ต่างๆ ได้อย่างง่ายดาย โดยไม่ต้องไปยุ่งกับสาย LAN ที่เชื่อมต่อกับอุปกรณ์โดยตรง

วิธีเลือก Patch Panel ให้เหมาะสมกับห้อง Server

การเลือก Patch Panel ให้เหมาะสมกับห้อง Server เป็นสิ่งสำคัญ เพราะ Patch Panel ที่ดีจะช่วยให้ระบบเครือข่ายทำงานได้อย่างมีประสิทธิภาพและราบรื่น สิ่งที่ต้องพิจารณาในการเลือก Patch Panel มีดังนี้:

1. ประเภทของสาย LAN ที่ใช้: เลือก Patch Panel ที่รองรับประเภทของสาย LAN ที่ใช้ในระบบเครือข่าย เช่น Cat5e, Cat6, Cat6A, Cat7
2. จำนวน Port: เลือก Patch Panel ที่มีจำนวน Port เพียงพอต่อความต้องการในปัจจุบัน และเผื่อสำหรับอนาคตด้วย
3. ประเภทของ Connector: เลือก Patch Panel ที่มี Connector ที่เหมาะสมกับสาย LAN ที่ใช้ เช่น RJ45
4. มาตรฐานการรองรับ: เลือก Patch Panel ที่รองรับมาตรฐานต่างๆ ที่เกี่ยวข้อง เช่น TIA/EIA-568
5. คุณภาพของวัสดุ: เลือก Patch Panel ที่ทำจากวัสดุที่มีคุณภาพดี แข็งแรงทนทาน
6. แบรนด์: เลือก Patch Panel จากแบรนด์ที่น่าเชื่อถือ มีชื่อเสียงในด้านคุณภาพ

ตารางเปรียบเทียบ Patch Panel Cat5e, Cat6 และ Cat6A:

Patch Panel Cat6 เป็นตัวเลือกที่ได้รับความนิยมมากที่สุดในปัจจุบัน เนื่องจากมีความเร็วและแบนด์วิดท์ที่เพียงพอต่อการใช้งานทั่วไป และมีราคาที่ไม่แพงจนเกินไป แต่ถ้าต้องการรองรับความเร็วสูงถึง 10 Gbps ในระยะทางไกล Patch Panel Cat6A จะเป็นตัวเลือกที่ดีกว่า

วิธีการติดตั้ง Patch Panel เบื้องต้น

การติดตั้ง Patch Panel ไม่ใช่เรื่องยาก แต่ต้องทำอย่างระมัดระวังเพื่อให้ระบบเครือข่ายทำงานได้อย่างถูกต้องและมีประสิทธิภาพ ขั้นตอนการติดตั้ง Patch Panel เบื้องต้นมีดังนี้:

1. เตรียมอุปกรณ์และเครื่องมือ: เตรียม Patch Panel, สาย LAN, สาย Patch Cord, คีมย้ำหัว LAN, เครื่องมือปอกสาย LAN, ไขควง, และอุปกรณ์อื่นๆ ที่จำเป็น
2. ติดตั้ง Patch Panel บน Rack: ติดตั้ง Patch Panel บน Rack ให้แน่นหนา
3. เชื่อมต่อสาย LAN: ปอกสาย LAN และย้ำหัว RJ45 จากนั้นเชื่อมต่อสาย LAN เข้ากับช่องเสียบด้านหลังของ Patch Panel
4. ทดสอบการเชื่อมต่อ: ใช้เครื่องมือทดสอบสาย LAN เพื่อตรวจสอบว่าการเชื่อมต่อถูกต้องหรือไม่
5. จัดระเบียบสาย LAN: จัดระเบียบสาย LAN ที่เชื่อมต่อกับ Patch Panel ให้เป็นระเบียบเรียบร้อย

ข้อควรระวัง:

• ตรวจสอบให้แน่ใจว่าสาย LAN ที่ใช้เป็นประเภทเดียวกันกับ Patch Panel
• ย้ำหัว RJ45 ให้แน่นหนา เพื่อป้องกันการหลุดหลวม
• ทดสอบการเชื่อมต่อทุกครั้งหลังจากการติดตั้ง

Case Study: การใช้ Patch Panel ในสำนักงานขนาดเล็ก

บริษัท ABC เป็นบริษัทขนาดเล็กที่มีพนักงาน 20 คน และมีอุปกรณ์เครือข่ายหลายชิ้น เช่น Server, Switch, Router และคอมพิวเตอร์ของพนักงานแต่ละคน ก่อนที่จะติดตั้ง Patch Panel ห้อง Server ของบริษัท ABC เต็มไปด้วยสาย LAN ที่ระโยงระยาง ทำให้ยากต่อการจัดการและแก้ไขปัญหา

หลังจากที่บริษัท ABC ติดตั้ง Patch Panel Cat6 จำนวน 24 Port ทำให้ห้อง Server เป็นระเบียบเรียบร้อยมากขึ้น การจัดการและแก้ไขปัญหาง่ายขึ้น และพนักงาน IT สามารถสลับการเชื่อมต่อระหว่างอุปกรณ์ต่างๆ ได้อย่างรวดเร็ว นอกจากนี้ การใช้ Patch Panel ยังช่วยลดความเสี่ยงในการเกิดความเสียหายของพอร์ตอุปกรณ์อีกด้วย

ในปี 2026 บริษัท ABC วางแผนที่จะขยายระบบเครือข่ายเพื่อรองรับจำนวนพนักงานที่เพิ่มขึ้น การมี Patch Panel ทำให้การขยายระบบเครือข่ายเป็นไปได้อย่างง่ายดาย โดยไม่ต้องรื้อระบบเดิมทั้งหมด

Tips & Tricks: เคล็ดลับการใช้งาน Patch Panel ให้คุ้มค่า

• ติดป้ายกำกับสาย LAN: ติดป้ายกำกับสาย LAN ทุกเส้น เพื่อให้ง่ายต่อการตรวจสอบและแก้ไขปัญหา
• ใช้สาย Patch Cord ที่มีคุณภาพดี: เลือกใช้สาย Patch Cord ที่มีคุณภาพดี เพื่อป้องกันการสูญเสียสัญญาณ
• ตรวจสอบ Patch Panel เป็นประจำ: ตรวจสอบ Patch Panel เป็นประจำ เพื่อให้แน่ใจว่าทุกอย่างยังทำงานได้อย่างถูกต้อง
• อัพเกรด Patch Panel เมื่อจำเป็น: เมื่อระบบเครือข่ายมีการเปลี่ยนแปลง หรือต้องการรองรับความเร็วที่สูงขึ้น ควรพิจารณาอัพเกรด Patch Panel

ทิ้งท้าย

Patch Panel เป็นอุปกรณ์ที่สำคัญสำหรับห้อง Server ที่ช่วยจัดระเบียบและจัดการระบบเครือข่ายให้เป็นระเบียบเรียบร้อย การเลือก Patch Panel ที่เหมาะสมและการติดตั้งอย่างถูกต้องจะช่วยให้ระบบเครือข่ายทำงานได้อย่างมีประสิทธิภาพและราบรื่น หวังว่าบทความนี้จะเป็นประโยชน์สำหรับมือใหม่ที่กำลังเริ่มต้นดูแลระบบเครือข่ายนะครับ

อย่าลืมนะครับ การลงทุนกับ Patch Panel ที่ดี คือการลงทุนกับความเสถียรและความสะดวกสบายในระยะยาว!
