เคยไหมครับที่เดินเข้าไปใน Data Center หรือห้อง Server แล้วเห็นตู้ Rack ที่เต็มไปด้วยสาย Fiber Optic จำนวนมหาศาลพันกันยุ่งเหยิงไปหมด? แล้วเคยสงสัยไหมว่าไอ้ตู้ที่ว่านั้นมันคืออะไรทำหน้าที่อะไรและสำคัญอย่างไรต่อระบบ Network ของเรา? วันนี้เราจะมาเจาะลึกถึงอุปกรณ์สำคัญที่ช่วยจัดการความวุ่นวายของสาย Fiber Optic ทั้งหมดนั้นนั่นก็คือ ODF (Optical Distribution Frame) ครับ

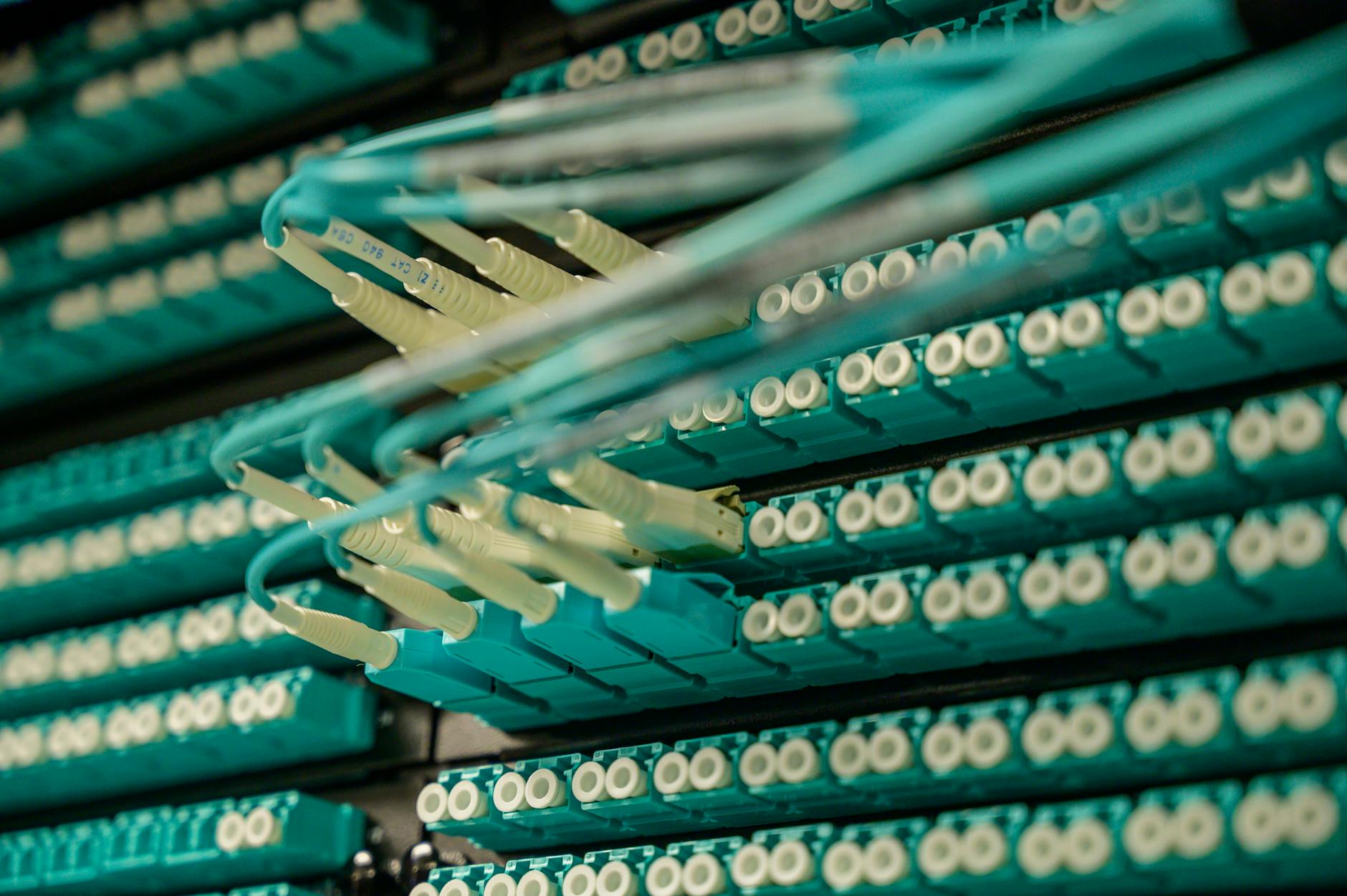

ODF Optical Distribution Frame คืออะไรใช้ยังไง?
ODF (Optical Distribution Frame) หรือที่เรียกกันติดปากว่า “ตู้ ODF” คืออุปกรณ์ที่ใช้ในการจัดการ, กระจาย, และเชื่อมต่อสาย Fiber Optic ในระบบเครือข่ายขนาดใหญ่ไม่ว่าจะเป็นใน Data Center, ศูนย์โทรคมนาคม, หรืออาคารสำนักงานขนาดใหญ่ที่มีการใช้งาน Fiber Optic จำนวนมาก ODF เปรียบเสมือน “ศูนย์บัญชาการ” ของสาย Fiber Optic ทั้งหมดทำหน้าที่เป็นจุดศูนย์กลางในการ terminate (จบสาย), splice (เชื่อมต่อ), และ patch (สลับสาย) เพื่อให้การจัดการระบบเครือข่ายเป็นไปอย่างมีประสิทธิภาพและเป็นระเบียบ
หน้าที่หลักของ ODF
ODF มีหน้าที่หลักๆดังนี้ครับ:
- Termination: เป็นจุดจบสาย Fiber Optic จากภายนอกเช่นจาก ISP (Internet Service Provider) หรือจากอาคารอื่นๆ
- Splicing: เป็นจุดเชื่อมต่อสาย Fiber Optic เข้าด้วยกันในกรณีที่สายมีความยาวไม่พอหรือต้องการเปลี่ยนชนิดของ Connector
- Patching: เป็นจุดสลับสาย Fiber Optic เพื่อเชื่อมต่ออุปกรณ์ต่างๆในระบบเครือข่ายเช่น Switch, Router, หรือ Server
- Distribution: เป็นจุดกระจายสัญญาณ Fiber Optic ไปยังอุปกรณ์ปลายทางต่างๆ
- Protection: ป้องกันสาย Fiber Optic จากความเสียหายทางกายภาพเช่นการงอ, การดึง, หรือการกระแทก
- Management: จัดการสาย Fiber Optic ให้เป็นระเบียบเพื่อให้ง่ายต่อการบำรุงรักษาและแก้ไขปัญหา
ทำไมต้องใช้ ODF?
การใช้ ODF มีประโยชน์มากมายครับลองนึกภาพว่าถ้าไม่มี ODF เราจะต้องต่อสาย Fiber Optic ทุกเส้นเข้ากับอุปกรณ์โดยตรงสภาพที่ออกมาคงจะรกและวุ่นวายอย่างมากการแก้ไขปัญหาหรือการเปลี่ยนแปลงการเชื่อมต่อก็จะทำได้ยากลำบากนอกจากนี้สาย Fiber Optic ยังมีความเปราะบางการปล่อยให้สายระเกะระกะโดยไม่มีการป้องกันอาจทำให้สายเสียหายได้ง่าย
ประโยชน์ของการใช้ ODF:
- ความเป็นระเบียบ: ช่วยจัดระเบียบสาย Fiber Optic ทำให้ Data Center หรือห้อง Server ดูเป็นระเบียบเรียบร้อย
- ความสะดวกในการบำรุงรักษา: ช่วยให้การบำรุงรักษาและแก้ไขปัญหาสาย Fiber Optic ทำได้ง่ายและรวดเร็ว
- ความยืดหยุ่น: ช่วยให้การเปลี่ยนแปลงการเชื่อมต่อสาย Fiber Optic ทำได้ง่ายและรวดเร็วรองรับการขยายตัวของระบบเครือข่ายในอนาคต
- ความปลอดภัย: ช่วยป้องกันสาย Fiber Optic จากความเสียหายทางกายภาพ
- ลดความเสี่ยง: ลดความเสี่ยงของการเกิดข้อผิดพลาดในการเชื่อมต่อสาย Fiber Optic
ประเภทของ ODF
ODF มีหลายประเภทให้เลือกใช้งานขึ้นอยู่กับขนาดของระบบเครือข่าย, จำนวนสาย Fiber Optic, และพื้นที่ในการติดตั้งโดยทั่วไปแล้วจะแบ่งออกเป็น 2 ประเภทหลักๆคือ:
- Wall-Mount ODF: เป็น ODF ที่ติดตั้งบนผนังเหมาะสำหรับระบบเครือข่ายขนาดเล็กหรือพื้นที่ที่มีจำกัด
- Rack-Mount ODF: เป็น ODF ที่ติดตั้งในตู้ Rack เหมาะสำหรับระบบเครือข่ายขนาดใหญ่ที่มีสาย Fiber Optic จำนวนมาก
นอกจากนี้ยังมี ODF ประเภทอื่นๆเช่น:
💡 บทความที่เกี่ยวข้อง: EA Semi-Auto
- Sliding ODF: เป็น ODF ที่สามารถเลื่อนออกมาจากตู้ Rack ได้เพื่อให้ง่ายต่อการบำรุงรักษาและแก้ไขปัญหา
- Fixed ODF: เป็น ODF ที่ไม่สามารถเลื่อนออกมาจากตู้ Rack ได้
ส่วนประกอบหลักของ ODF
ODF โดยทั่วไปจะมีส่วนประกอบหลักๆดังนี้ครับ:
- Housing: คือตัวตู้ ODF ทำหน้าที่ป้องกันอุปกรณ์ภายในจากความเสียหาย
- Adapter Panel: เป็นแผงสำหรับติดตั้ง Adapter ของสาย Fiber Optic
- Splice Tray: เป็นถาดสำหรับเก็บสาย Fiber Optic ที่ผ่านการ Splicing
- Cable Management: เป็นอุปกรณ์สำหรับจัดระเบียบสาย Fiber Optic ภายในตู้ ODF
- Grounding: เป็นจุดสำหรับต่อสายดินเพื่อป้องกันไฟฟ้าสถิตย์
การเลือกซื้อ ODF
การเลือกซื้อ ODF ที่เหมาะสมกับการใช้งานควรพิจารณาปัจจัยต่างๆดังนี้: บทความที่เกี่ยวข้อง: cup and handle pattern คืออะไรวิเคราะห์ฉบับสมบูรณ
- จำนวน Port: เลือก ODF ที่มีจำนวน Port เพียงพอต่อความต้องการใช้งานในปัจจุบันและเผื่อสำหรับอนาคต
- ชนิดของ Connector: เลือก ODF ที่รองรับชนิดของ Connector ที่ใช้งานในระบบเครือข่าย
- ขนาดของ ODF: เลือก ODF ที่มีขนาดเหมาะสมกับพื้นที่ในการติดตั้ง
- คุณภาพของวัสดุ: เลือก ODF ที่ผลิตจากวัสดุที่มีคุณภาพดีแข็งแรงทนทาน
- ราคา: เปรียบเทียบราคาจากหลายๆแหล่งเพื่อให้ได้ ODF ที่มีคุณภาพดีในราคาที่เหมาะสม
ประสบการณ์จริงจากอ.บอม: สมัยติดตั้ง Network ให้โรงงานแห่งหนึ่งผมเคยเจอ ODF ราคาถูกที่ Housing บางมากจนทำให้ Adapter Panel หลุดออกมาง่ายมากสุดท้ายต้องเปลี่ยนใหม่ทั้งหมดเสียทั้งเงินเสียทั้งเวลาดังนั้นอย่าเห็นแก่ของถูกจนเกินไปครับ
การติดตั้ง ODF
การติดตั้ง ODF ควรทำโดยผู้ที่มีความรู้และประสบการณ์เพื่อให้การติดตั้งเป็นไปอย่างถูกต้องและปลอดภัยโดยทั่วไปแล้วจะมีขั้นตอนดังนี้:
- กำหนดตำแหน่งที่จะติดตั้ง ODF
- ติดตั้ง Housing ของ ODF เข้ากับผนังหรือตู้ Rack
- ติดตั้ง Adapter Panel และ Splice Tray
- Termination สาย Fiber Optic เข้ากับ Adapter Panel
- Splicing สาย Fiber Optic (ถ้าจำเป็น)
- จัดระเบียบสาย Fiber Optic ภายในตู้ ODF
- ต่อสายดิน
- ทดสอบการทำงานของสาย Fiber Optic
การบำรุงรักษา ODF
เพื่อให้ ODF สามารถใช้งานได้อย่างยาวนานควรทำการบำรุงรักษาอย่างสม่ำเสมอโดยมีขั้นตอนดังนี้:
- ตรวจสอบสภาพของ ODF อย่างสม่ำเสมอ
- ทำความสะอาด ODF และสาย Fiber Optic เป็นประจำ
- ตรวจสอบการเชื่อมต่อของสาย Fiber Optic
- แก้ไขปัญหาที่เกิดขึ้นทันที
ประสบการณ์จริงจากอ.บอม: ผมเคยเจอลูกค้าที่ไม่เคยทำความสะอาด ODF เลยฝุ่นจับหนามากจนทำให้สัญญาณ Fiber Optic Drop ลงอย่างเห็นได้ชัดหลังจากทำความสะอาดแล้วสัญญาณกลับมาเป็นปกติดังนั้นอย่าละเลยการทำความสะอาด ODF นะครับ
ตารางเปรียบเทียบ Connector Fiber Optic
Connector Fiber Optic มีหลายชนิดแต่ละชนิดก็มีข้อดีข้อเสียแตกต่างกันผู้ที่สนใจสามารถศึกษาเพิ่มเติมได้ที่ Forex Basics
| Connector Type | Description | Application | Insertion Loss (Typical) | Cost |
|---|---|---|---|---|
| LC | Small Form Factor, push-pull latching | High-density connections, transceivers | 0.1 dB | Medium |
| SC | Square connector, push-pull latching | Telecommunications, data communications | 0.3 dB | Low |
| ST | Round connector, bayonet locking | Older networks, multi-mode applications | 0.5 dB | Low |
| MTP/MPO | Multi-fiber push-on, for high-density applications | 40G/100G/400G transceivers, data centers | 0.35 dB | High |
| FC | Round connector, screw-on locking | High vibration environments, instrumentation | 0.4 dB | Medium |
การเลือกใช้ Connector ให้เหมาะสมกับ WDM BiDi SFP Module คืออะไรลดค่าใช้จ่าย Fiber ยังไง หรือการใช้งานเป็นสิ่งสำคัญ
ตัวอย่าง Config/Command ที่เกี่ยวข้องกับ Fiber Optic (ไม่ใช่ ODF โดยตรงแต่เกี่ยวเนื่องกัน)
แม้ว่า ODF จะไม่ได้มี Config หรือ Command โดยตรงแต่การ Config อุปกรณ์ที่เชื่อมต่อกับสาย Fiber Optic ก็มีความสำคัญตัวอย่างเช่นการ Config Switch เพื่อรองรับ SFP Module:
interface GigabitEthernet1/0/1
description Uplink to Core Switch
switchport mode trunk
switchport trunk encapsulation dot1q
switchport trunk allowed vlan 10,20,30
speed 1000
duplex full
!
หรือการตรวจสอบสถานะของ Interface ที่ใช้ Fiber Optic:
show interface GigabitEthernet1/0/1
นอกจากนี้การใช้ OTDR Fiber Tester เครื่องวัดสาย Fiber ใช้ยังไง ก็เป็นสิ่งจำเป็นในการตรวจสอบคุณภาพของสาย Fiber Optic และหาจุดที่สายอาจจะเสียหาย
- คู่มือCopy Trade คืออะไรดียังไงฉบับสมบูรณ์
- Featured
สรุป
ODF (Optical Distribution Frame) เป็นอุปกรณ์ที่สำคัญอย่างยิ่งในการจัดการสาย Fiber Optic ในระบบเครือข่ายขนาดใหญ่ช่วยให้การจัดการ, บำรุงรักษา, และแก้ไขปัญหาเป็นไปอย่างมีประสิทธิภาพและเป็นระเบียบการเลือกซื้อ, ติดตั้ง, และบำรุงรักษา ODF อย่างถูกต้องจะช่วยให้ระบบเครือข่ายของท่านทำงานได้อย่างราบรื่นและมีเสถียรภาพ
อย่าลืมพิจารณาการใช้ สาย DAC Direct Attach Copper Cable คืออะไร ในกรณีที่เชื่อมต่ออุปกรณ์ในระยะใกล้ๆเพื่อลดค่าใช้จ่าย
