Network Segmentation with Cisco ACI และ VMware NSX
Network Segmentation with Cisco ACI และ VMware NSX

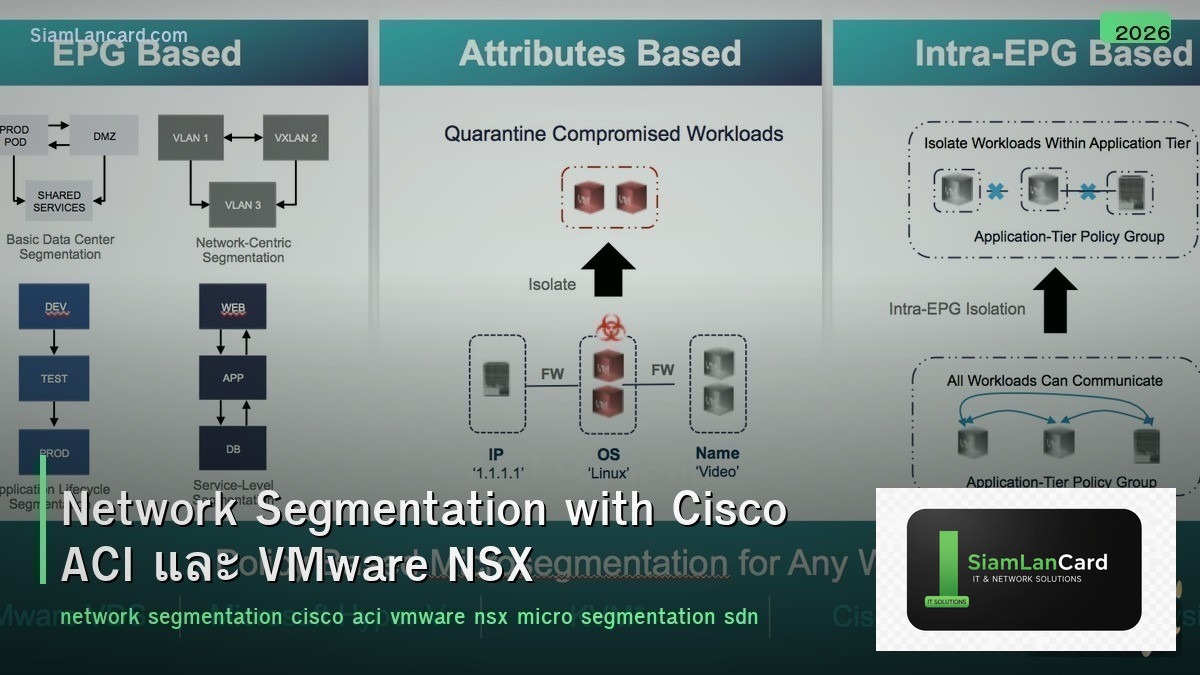

Network Segmentation คือการแบ่ง network ออกเป็น segments ย่อยเพื่อจำกัด blast radius ของ security incidents และควบคุม east-west traffic Cisco ACI (Application Centric Infrastructure) และ VMware NSX เป็น SDN platforms ที่ให้ micro-segmentation ระดับ workload ทำให้ enforce security policies ได้ละเอียดกว่า traditional VLANs
Traditional segmentation ด้วย VLANs + firewalls ไม่เพียงพอสำหรับ modern data centers เพราะ east-west traffic (server-to-server) มากกว่า north-south (client-to-server) 80% แต่ traditional firewalls อยู่แค่ perimeter Micro-segmentation แก้ปัญหานี้: enforce policy ที่ระดับ VM/container/workload แม้อยู่ใน VLAN เดียวกัน
Segmentation Levels
| Level |
วิธีทำ |
Granularity |
| Network Segmentation |
VLANs, VRFs, subnets |
Per-subnet/VLAN |
| Zone-based Segmentation |
Firewall zones (DMZ, internal, external) |
Per-zone |
| Application Segmentation |
Application-aware firewalls, SGTs |
Per-application tier |
| Micro-segmentation |
Per-workload policies (ACI, NSX) |
Per-VM, per-container, per-process |
Cisco ACI
| Feature |
รายละเอียด |
| คืออะไร |
SDN solution สำหรับ data center ที่ใช้ policy-based automation |
| APIC |
Application Policy Infrastructure Controller — central management + policy engine |
| Spine-Leaf |
ACI fabric ใช้ spine-leaf topology (Nexus 9000 series) |
| Tenant |
Logical isolation unit (เหมือน VRF instance + security) |
| EPG (Endpoint Group) |
Group ของ endpoints ที่มี policy เหมือนกัน (e.g., Web-EPG, DB-EPG) |
| Contract |
Policy ที่ define ว่า EPGs สื่อสารกันได้อย่างไร (permit/deny + filters) |
| Bridge Domain |
L2 forwarding domain (เหมือน VLAN แต่ abstracted) |
| VRF |
L3 routing domain ภายใน Tenant |
ACI Policy Model
| Object |
Hierarchy |
Purpose |
| Tenant |
Top-level |
Isolation boundary (per department/customer) |
| VRF |
Tenant → VRF |
L3 routing domain |
| Bridge Domain |
VRF → BD |
L2 domain (subnet container) |
| Subnet |
BD → Subnet |
IP subnet (gateway on ACI fabric) |
| Application Profile |
Tenant → AP |
Group of EPGs สำหรับ 1 application |
| EPG |
AP → EPG |
Group of endpoints (same policy) |
| Contract |
EPG ↔ EPG |
Allow/deny traffic between EPGs |
| Filter |
Contract → Filter |
L3/L4 filter (protocol, port) |
ACI Segmentation Example
| EPG |
Endpoints |
Contract (Allowed) |
| Web-EPG |
Web servers (Nginx, Apache) |
→ App-EPG: TCP 8080 (web → app) |
| App-EPG |
Application servers (Java, .NET) |
→ DB-EPG: TCP 3306 (app → db) |
| DB-EPG |
Database servers (MySQL, PostgreSQL) |
No outbound contracts (db → nothing) |
| Mgmt-EPG |
Management hosts (jump servers) |
→ All EPGs: TCP 22 (SSH management) |
VMware NSX
| Feature |
รายละเอียด |
| คืออะไร |
Network virtualization + security platform (overlay networking) |
| NSX Manager |
Central management plane (REST API + GUI) |
| Distributed Firewall (DFW) |
Stateful firewall ที่ kernel level ของทุก hypervisor (per-VM enforcement) |
| Gateway Firewall |
North-south firewall ที่ Tier-0/Tier-1 gateways |
| Overlay (GENEVE) |
GENEVE encapsulation สำหรับ L2 overlay ข้าม L3 underlay |
| Segments |
Logical switches (L2 domains) ที่ run เป็น overlay |
| Security Groups |
Dynamic groups ตาม tags, VM names, OS type, etc. |
| Context-Aware |
Firewall rules based on application ID (Layer 7) |
NSX Distributed Firewall
| Feature |
รายละเอียด |
| Enforcement Point |
vNIC ของทุก VM (kernel module บน ESXi) |
| Performance |
Line-rate (no hairpin traffic ไป physical firewall) |
| Stateful |
Full stateful inspection (connection tracking) |
| Layer 7 |
Application identification (HTTP, SQL, SSH, etc.) |
| Identity Firewall |
Rules based on AD user identity (not just IP) |
| Default Rule |
Default allow (change to default deny สำหรับ zero trust) |
| Policy Sections |
Ethernet → Emergency → Infrastructure → Environment → Application |
ACI vs NSX
| Feature |
Cisco ACI |
VMware NSX |
| Type |
Physical + virtual SDN fabric |
Virtual network overlay |
| Hardware |
Requires Nexus 9000 (ACI mode) |
Runs on any hardware (overlay) |
| Segmentation |
EPG + Contracts |
Distributed Firewall + Security Groups |
| L4-L7 Integration |
Service graphs (insert FW/LB) |
Partner integration (Palo Alto, F5) |
| Multi-hypervisor |
Yes (VMware, Hyper-V, KVM, bare-metal) |
VMware primarily (KVM limited) |
| Kubernetes |
ACI CNI plugin |
NSX Container Plugin (NCP) / Antrea |
| Management |
APIC (GUI + API) |
NSX Manager (GUI + API) |
| Cost |
สูง (hardware + license) |
สูง (per-CPU license) |
Micro-segmentation Best Practices
| Practice |
รายละเอียด |
| Start with visibility |
Monitor traffic flows ก่อน enforce (discover application dependencies) |
| Application-centric |
Define policies per application (web→app→db) ไม่ใช่ per IP |
| Default deny |
Whitelist model: deny all → allow only required flows |
| Use tags/labels |
Dynamic grouping ด้วย tags (environment, tier, compliance) |
| Phased rollout |
Phase 1: monitor → Phase 2: alert → Phase 3: enforce |
| Automate |
Integrate กับ CI/CD → auto-create policies เมื่อ deploy apps |
| Monitor continuously |
Monitor policy violations + flow logs + compliance drift |
ทิ้งท้าย: Micro-segmentation = Zero Trust in Data Center
Network Segmentation VLAN/VRF = traditional, Micro-seg = per-workload policies ACI: EPGs + Contracts (policy-based, Nexus 9000 fabric) NSX: Distributed Firewall (per-VM, kernel-level, any hardware) Start with visibility → application mapping → default deny → enforce ACI = physical+virtual fabric, NSX = overlay on any hardware
