สาย LAN Cat6 Cat6A Fiber Optic คู่มือเลือกสายสำหรับองค์กร
สาย LAN คืออะไร? ทำไมการเลือกสายสำคัญ
สาย LAN (Network Cable) คือ สายที่เชื่อมต่ออุปกรณ์ Network เข้าด้วยกัน เป็นพื้นฐานที่สำคัญที่สุดของ Network ถ้าสายไม่ดี ต่อให้ Switch Router แพงแค่ไหน Network ก็ช้าและมีปัญหา สายที่ดีใช้งานได้ 15-25 ปี เป็นการลงทุนครั้งเดียวที่คุ้มค่าที่สุดในระบบ Network การเลือกสายผิดประเภทหรือเดินสายไม่ดี จะทำให้ต้องรื้อเดินใหม่ เสียเงินและเวลามาก
เปรียบเทียบสาย LAN
| ประเภท |
ความเร็ว |
ระยะทาง |
Bandwidth |
ราคา/เมตร |
เหมาะกับ |
| Cat5e |
1 Gbps |
100 เมตร |
100 MHz |
5-8 บาท |
เก่าแล้ว ไม่แนะนำติดตั้งใหม่ |
| Cat6 |
1 Gbps (10G ที่ 55m) |
100 เมตร |
250 MHz |
8-15 บาท |
สำนักงานทั่วไป แนะนำขั้นต่ำ |
| Cat6A |
10 Gbps |
100 เมตร |
500 MHz |
15-30 บาท |
แนะนำสำหรับติดตั้งใหม่ อนาคตพร้อม |
| Cat7 |
10 Gbps |
100 เมตร |
600 MHz |
25-40 บาท |
Datacenter ต้องการ Shielding สูง |
| Cat8 |
25/40 Gbps |
30 เมตร |
2000 MHz |
50-80 บาท |
Datacenter ระยะสั้น |
แนะนำ: ติดตั้งใหม่ใช้ Cat6A รองรับ 10 Gbps ที่ 100 เมตร พร้อมสำหรับอนาคต 10-15 ปี

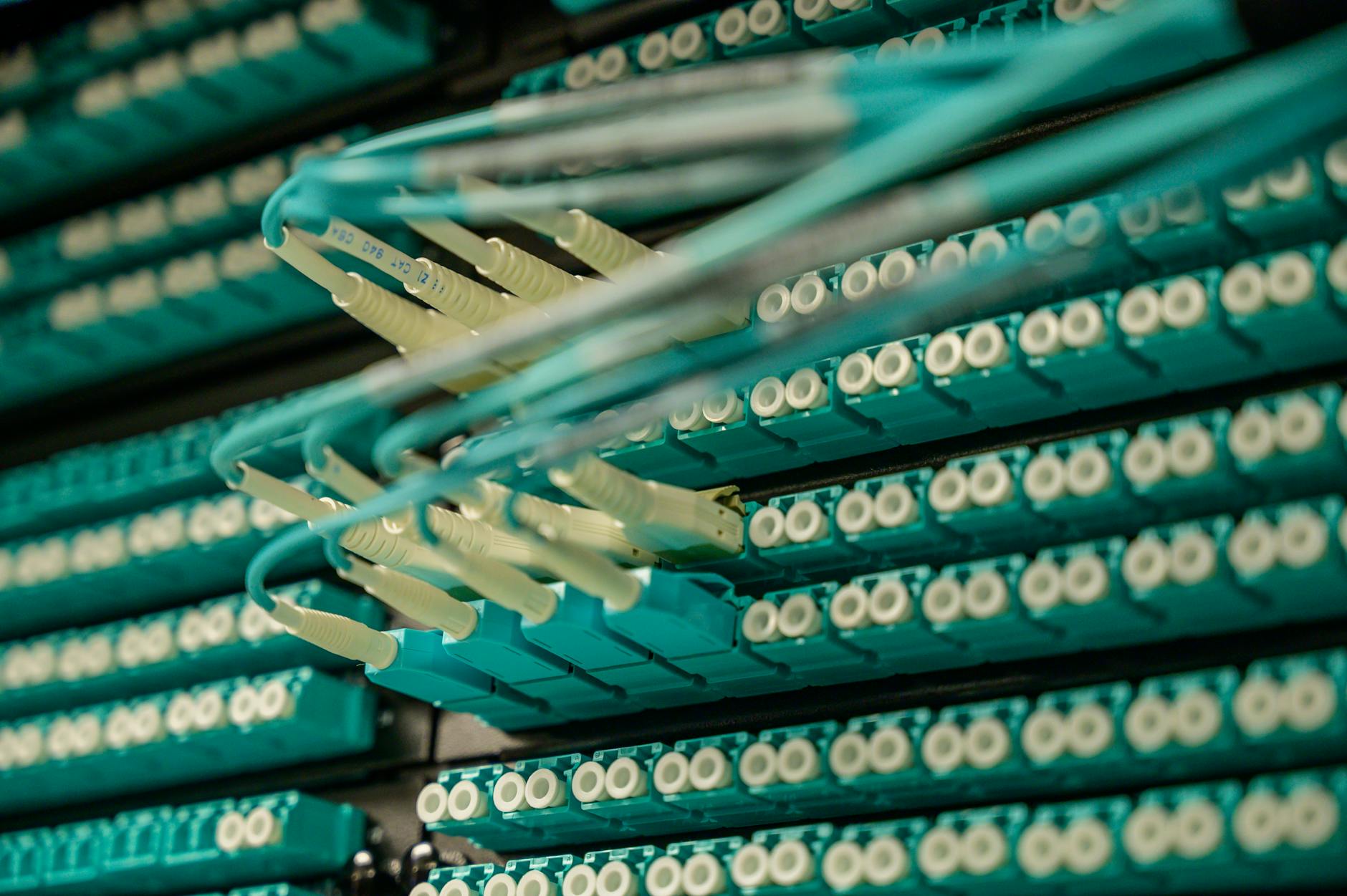

Fiber Optic
| ประเภท |
ความเร็ว |
ระยะทาง |
ราคา |
เหมาะกับ |
| Multi-Mode (OM3) |
10 Gbps |
300 เมตร |
ปานกลาง |
ภายในอาคาร ระหว่างชั้น |
| Multi-Mode (OM4) |
10 Gbps |
550 เมตร |
ปานกลาง-สูง |
ภายในอาคาร ต้องการระยะไกลขึ้น |
| Single-Mode (OS2) |
10-100 Gbps |
10-80 กม. |
สูง |
ระหว่างอาคาร ระหว่างสาขา |
เมื่อไหร่ต้องใช้ Fiber
- ระยะเกิน 100 เมตร: สาย LAN ใช้ได้สูงสุด 100 เมตร เกินนี้ต้องใช้ Fiber
- ระหว่างอาคาร: Fiber ทนต่อสภาพอากาศ ไม่มีปัญหา Ground Loop
- Backbone: เชื่อม Switch หลักในแต่ละชั้น/อาคาร ใช้ Fiber 10G+
- ต้องการ 10 Gbps+: Fiber ให้ 10-100 Gbps ได้ง่ายกว่าสาย LAN
UTP vs STP vs FTP
| ประเภท |
Shielding |
ข้อดี |
ข้อเสีย |
เหมาะกับ |
| UTP |
ไม่มี Shield |
ราคาถูก เดินง่าย |
ไม่ทนสัญญาณรบกวน |
สำนักงานทั่วไป |
| FTP |
Foil Shield รอบนอก |
ป้องกัน EMI ดีขึ้น |
แพงกว่า ต้อง Ground |
ใกล้แหล่งรบกวน |
| STP |
Shield แต่ละคู่สาย |
ป้องกัน EMI ดีที่สุด |
แพง แข็ง เดินยาก |
โรงงาน Datacenter |
วิธีเดินสาย LAN ในองค์กร
Structured Cabling
- MDF (Main Distribution Frame): ห้อง Server หลัก มี Core Switch, Patch Panel หลัก
- IDF (Intermediate Distribution Frame): ตู้ Rack ย่อยแต่ละชั้น/โซน มี Access Switch
- Horizontal Cable: สายจาก IDF ไป Wall Jack ที่โต๊ะพนักงาน (ไม่เกิน 90 เมตร)
- Backbone Cable: สาย Fiber จาก MDF ไป IDF แต่ละชั้น
- Patch Cable: สายสั้นๆ จาก Patch Panel ไป Switch และจาก Wall Jack ไป PC
มาตรฐานการเดินสาย
- TIA/EIA-568: มาตรฐานการเดินสาย Structured Cabling
- T568B: มาตรฐานเรียงสี Patch Cable ที่ใช้มากที่สุดในไทย
- ระยะ Channel: 90 เมตร Horizontal + 10 เมตร Patch Cable = 100 เมตร รวม
- รัศมีโค้ง: สาย Cat6 โค้งไม่เกิน 4× เส้นผ่าศูนย์กลาง ห้ามหักงอ
เครื่องมือที่ต้องมี
| เครื่องมือ |
ใช้ทำอะไร |
ราคาโดยประมาณ |
| Cable Tester |
ทดสอบสายต่อถูกต้อง |
500-2,000 บาท |
| Fluke Cable Certifier |
รับรองคุณภาพสาย Cat6/6A ตามมาตรฐาน |
50,000-200,000 บาท |
| Crimping Tool |
เข้าหัว RJ45 |
200-1,000 บาท |
| Punch Down Tool |
เข้าสาย Patch Panel / Wall Jack |
200-500 บาท |
| Cable Stripper |
ปอกสาย |
100-300 บาท |
Cabling Best Practices
- ใช้ Cat6A สำหรับติดตั้งใหม่: คุ้มค่าที่สุด รองรับ 10G ใช้ได้ 15-25 ปี
- Label ทุกสาย: ติด Label ทั้ง 2 ปลาย บอก Rack, Switch, Port ค้นหาง่าย
- ใช้ Patch Panel: ไม่ต่อสายตรงเข้า Switch ใช้ Patch Panel เป็นตัวกลาง
- เดินในรางสาย: ใช้ Cable Tray, Conduit หรือ Cable Duct ไม่เดินสายลอยๆ
- แยกจากสายไฟ: เดินสาย LAN ห่างจากสายไฟอย่างน้อย 30 ซม. ป้องกัน EMI
- ทดสอบทุกสาย: ทดสอบทุกสายหลังเดิน ก่อนใช้งาน
- Document: บันทึก Cable Schedule ว่าสายไหนจาก Rack ไหน ไป Wall Jack ไหน
สรุป สาย LAN Fiber Optic — พื้นฐานของ Network ที่ดี
สาย Network เป็นพื้นฐานที่สำคัญที่สุด ลงทุนครั้งเดียว ใช้ได้ 15-25 ปี เลือก Cat6A สำหรับติดตั้งใหม่ ใช้ Fiber สำหรับ Backbone และระหว่างอาคาร Label ทุกสาย ทดสอบทุกสาย หากต้องการข้อมูลเพิ่มเติม ติดตามได้ที่ SiamLanCard.com
