Fiber Optic คืออะไร? ทำไมองค์กรต้องเปลี่ยนมาใช้สาย Fiber
Fiber Optic คือ สายสัญญาณที่ส่งข้อมูลด้วยแสงผ่านแกนแก้วใยแก้วนำแสง (Glass Fiber) แทนการใช้สัญญาณไฟฟ้าเหมือนสาย UTP/STP Fiber Optic สามารถส่งข้อมูลได้เร็วกว่า ไกลกว่า และเสถียรกว่าสายทองแดง ปัจจุบันองค์กรส่วนใหญ่ใช้ Fiber Optic เป็น Backbone เชื่อมต่อระหว่างชั้น ระหว่างอาคาร และเชื่อมต่อไปยัง ISP สำหรับ LAN ภายในองค์กร Fiber มีความจำเป็นมากขึ้นเพราะ Bandwidth ที่ต้องการเพิ่มขึ้นอย่างต่อเนื่อง
Single Mode vs Multi Mode Fiber
| คุณสมบัติ | Single Mode (SM) | Multi Mode (MM) |
|---|---|---|
| แกน (Core) | 9/125 μm | 50/125 μm (OM3/OM4) หรือ 62.5/125 μm (OM1/OM2) |
| แหล่งกำเนิดแสง | Laser | LED หรือ VCSEL |
| ระยะทาง | สูงสุด 80+ km | สูงสุด 300-550 m (10G) ถึง 2 km (1G) |
| Bandwidth | สูงมาก (100G+) | สูง (10G-100G ระยะสั้น) |
| ราคาสาย | ถูกกว่า MM | แพงกว่า SM เล็กน้อย |
| ราคา Optics | แพงกว่า MM มาก | ถูกกว่า SM |
| สี Jacket | เหลือง (Yellow) | ส้ม (OM1/OM2) หรือ Aqua (OM3/OM4) |
| เหมาะกับ | ระหว่างอาคาร WAN ISP | ภายในอาคาร Data Center |
ประเภทหัวต่อ Fiber Optic (Connector Types)
| หัวต่อ | ลักษณะ | ใช้กับ |
|---|---|---|
| SC (Subscriber Connector) | สี่เหลี่ยม Push-Pull กดเสียบ/ดึงออก | Patch Panel, Wall Outlet ทั่วไป |
| LC (Lucent Connector) | เล็กกว่า SC ครึ่งหนึ่ง มี Latch กดล็อก | SFP Module, Switch, Server (นิยมที่สุด) |
| ST (Straight Tip) | ทรงกลม หมุนล็อก Bayonet | อุปกรณ์เก่า Patch Panel เดิม |
| MPO/MTP | Multi-Fiber 12/24 Core ในหัวเดียว | Data Center 40G/100G High Density |
SFP Module — เลือกให้ถูกต้อง
SFP (Small Form-factor Pluggable) คือ Module ที่เสียบเข้า Switch/Router เพื่อเชื่อมต่อสาย Fiber การเลือก SFP ต้องตรงกับประเภท Fiber, ระยะทาง, และ Speed ที่ต้องการ
| ประเภท | Speed | Fiber Type | ระยะทาง | ราคา (โดยประมาณ) |
|---|---|---|---|---|
| SFP 1000BASE-SX | 1 Gbps | Multi Mode | 550 m | 500-1,500 บาท |
| SFP 1000BASE-LX | 1 Gbps | Single Mode | 10 km | 800-2,000 บาท |
| SFP+ 10GBASE-SR | 10 Gbps | Multi Mode (OM3/OM4) | 300-400 m | 1,500-3,000 บาท |
| SFP+ 10GBASE-LR | 10 Gbps | Single Mode | 10 km | 3,000-8,000 บาท |
| SFP28 25GBASE-SR | 25 Gbps | Multi Mode | 100 m | 3,000-5,000 บาท |
อุปกรณ์ที่จำเป็นสำหรับระบบ Fiber LAN

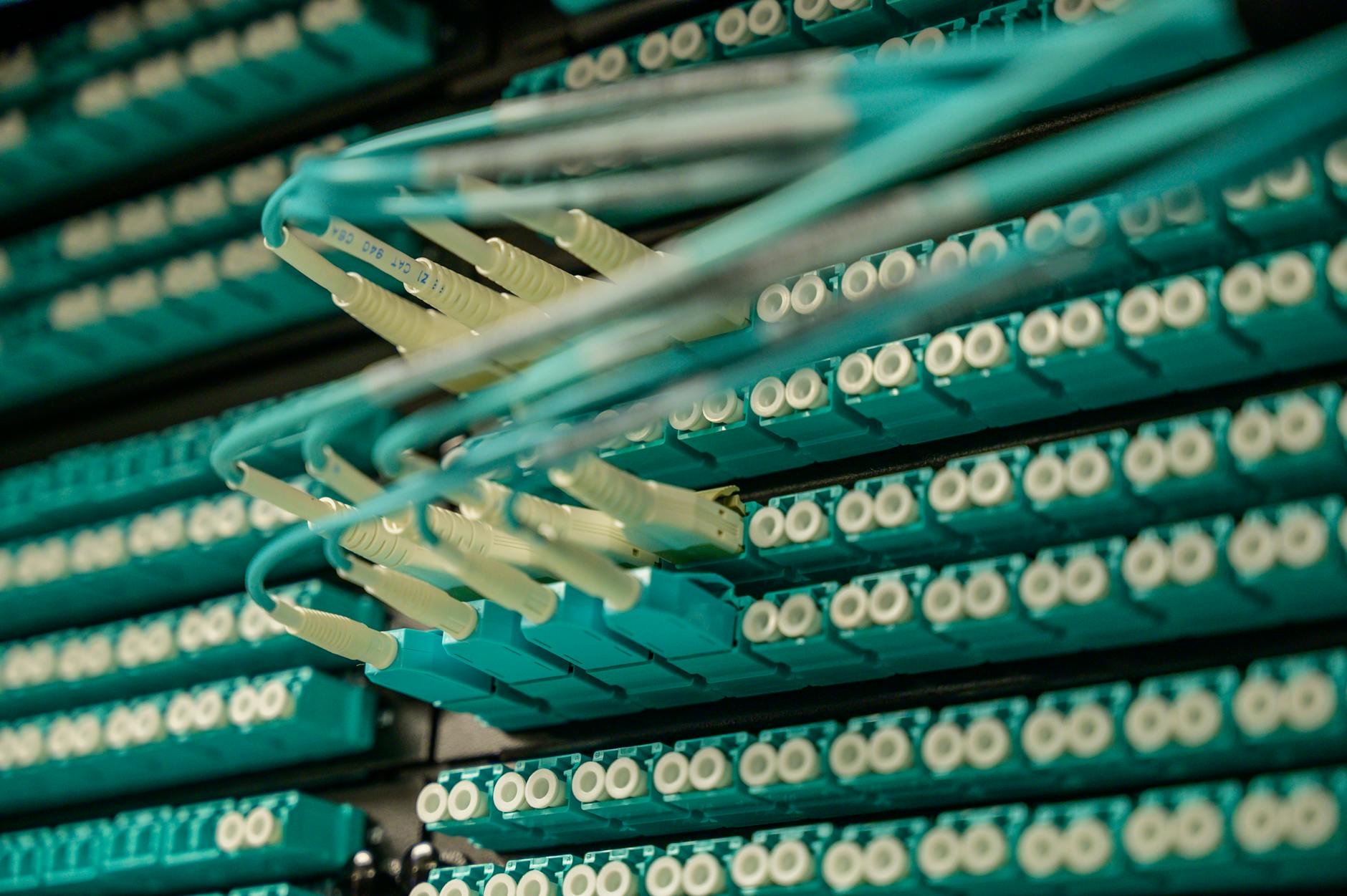

- Fiber Patch Panel (ODF): จุดรวมสาย Fiber ติดตั้งในตู้ Rack เข้าหัวสาย Fiber จากภายนอกมาที่ Patch Panel แล้วใช้ Patch Cord ต่อไป Switch
- Fiber Patch Cord: สาย Fiber สั้นๆ (1-5 m) ที่มีหัวต่อสำเร็จรูป 2 ข้าง ใช้ต่อจาก Patch Panel ไป Switch
- Fiber Splice Tray: ถาดสำหรับจัดเก็บ Fiber Splice ภายใน Patch Panel
- Fiber Splice Machine (Fusion Splicer): เครื่องเชื่อมต่อสาย Fiber ด้วยความร้อน ให้ค่า Loss ต่ำที่สุด (0.02-0.05 dB/splice)
- OTDR (Optical Time Domain Reflectometer): เครื่องทดสอบสาย Fiber วัดค่า Loss, ระยะทาง, หาจุดขาด
- Optical Power Meter: เครื่องวัดกำลังแสง ใช้ตรวจสอบว่าสาย Fiber มีสัญญาณแรงพอหรือไม่
ขั้นตอนติดตั้งสาย Fiber ในองค์กร
Step 1: Survey และออกแบบ
- สำรวจเส้นทางเดินสาย ระยะทางระหว่างจุด
- เลือก Single Mode หรือ Multi Mode ตามระยะทาง
- คำนวณจำนวน Core ที่ต้องการ (แนะนำ 2x ที่ใช้จริง สำหรับ Redundancy และอนาคต)
- วางแผน Patch Panel, Splice Tray, Cable Tray
Step 2: เดินสาย Fiber
- ใช้ Cable Tray หรือ Conduit ป้องกันสาย
- รัศมีโค้งขั้นต่ำ (Minimum Bend Radius): 10x เส้นผ่านศูนย์กลางสาย
- อย่าดึงสายแรงเกินไป (Maximum Pulling Tension ตามสเปค)
- เว้นสาย Fiber ห่างจากสายไฟฟ้า แม้จะไม่มีสัญญาณรบกวนแต่ป้องกันความเสียหายทางกายภาพ
Step 3: เข้าหัวและ Splice
- Fusion Splice: ใช้เครื่อง Fusion Splicer เชื่อม Fiber กับ Pigtail ค่า Loss ต่ำที่สุด (0.02-0.05 dB)
- Mechanical Splice: ใช้ตัวเชื่อมแบบกลไก ง่ายกว่า แต่ Loss สูงกว่า (0.1-0.5 dB)
- Pre-Terminated: สั่งสาย Fiber ที่เข้าหัวสำเร็จรูปจากโรงงาน สะดวกแต่ต้องวัดระยะให้แม่น
Step 4: ทดสอบ
- วัด Optical Power ด้วย Power Meter ต้องอยู่ในค่าที่กำหนด
- ทดสอบด้วย OTDR เพื่อดู Loss Profile ตลอดเส้นทาง
- ทดสอบ Link Speed จริงด้วย iPerf หรือเครื่องมือ Benchmark
- บันทึกผลทดสอบทุก Core เก็บเป็น Documentation
สรุป Fiber Optic — โครงสร้างพื้นฐานที่องค์กรต้องมี
Fiber Optic เป็น Backbone ที่สำคัญที่สุดของระบบ Network องค์กรยุคใหม่ การออกแบบและติดตั้งที่ดีจะช่วยให้ Network มีประสิทธิภาพสูงและพร้อมรองรับการเติบโตในอนาคต หากต้องการข้อมูลเพิ่มเติม ติดตามได้ที่ SiamLanCard.com
