Structured Cabling คืออะไร? ทำไมสายสำคัญกว่าที่คิด
Structured Cabling คือ ระบบเดินสาย Network ที่เป็นมาตรฐาน มีการออกแบบ ติดฉลาก จัดระเบียบ และทดสอบอย่างเป็นระบบ สาย LAN เป็นพื้นฐานของ Network ทั้งหมด ถ้าสายไม่ดี ต่อให้ Switch Router Firewall ดีแค่ไหนก็ไม่ช่วย สายที่เดินไม่ดีทำให้ Network ช้า ขาดๆ หายๆ Troubleshoot ยาก และเสียเวลาเสียเงินในระยะยาว
มาตรฐานสาย UTP/STP
| ประเภท | ความเร็ว | ระยะ | Bandwidth | เหมาะกับ |
|---|---|---|---|---|
| Cat5e | 1 Gbps | 100m | 100 MHz | เก่าแล้ว ไม่แนะนำ |
| Cat6 | 1 Gbps (10G @ 55m) | 100m | 250 MHz | สำนักงานทั่วไป |
| Cat6A | 10 Gbps | 100m | 500 MHz | แนะนำสำหรับงานใหม่ |
| Cat7 | 10 Gbps | 100m | 600 MHz | Shielded Data Center |
| Cat8 | 25-40 Gbps | 30m | 2000 MHz | Data Center ระยะสั้น |
Fiber Optic
| ประเภท | แกน | ระยะ | ความเร็ว | เหมาะกับ |
|---|---|---|---|---|
| OM3 (Multi-mode) | 50µm | 300m @ 10G | 10-40 Gbps | ภายในอาคาร |
| OM4 (Multi-mode) | 50µm | 400m @ 10G | 10-100 Gbps | ภายในอาคาร แนะนำ |
| OS2 (Single-mode) | 9µm | 10+ km | 10-100+ Gbps | ระหว่างอาคาร ระยะไกล |
- Multi-mode: ราคาถูกกว่า ระยะสั้น ภายในอาคาร
- Single-mode: ราคาแพงกว่า ระยะไกล ระหว่างอาคาร/สาขา
โครงสร้าง Structured Cabling
- Entrance Facility: จุดที่สาย ISP เข้าอาคาร
- Equipment Room (ER): ห้อง Server Room หลัก Core Switch Router
- Backbone Cabling: สายหลักระหว่างชั้น/อาคาร (ใช้ Fiber)
- Telecommunications Room (TR): ตู้ Rack/Patch Panel แต่ละชั้น
- Horizontal Cabling: สายจาก TR ไปยังจุด Outlet (ใช้ Cat6/Cat6A)
- Work Area: จุดเสียบสาย LAN ที่โต๊ะทำงาน

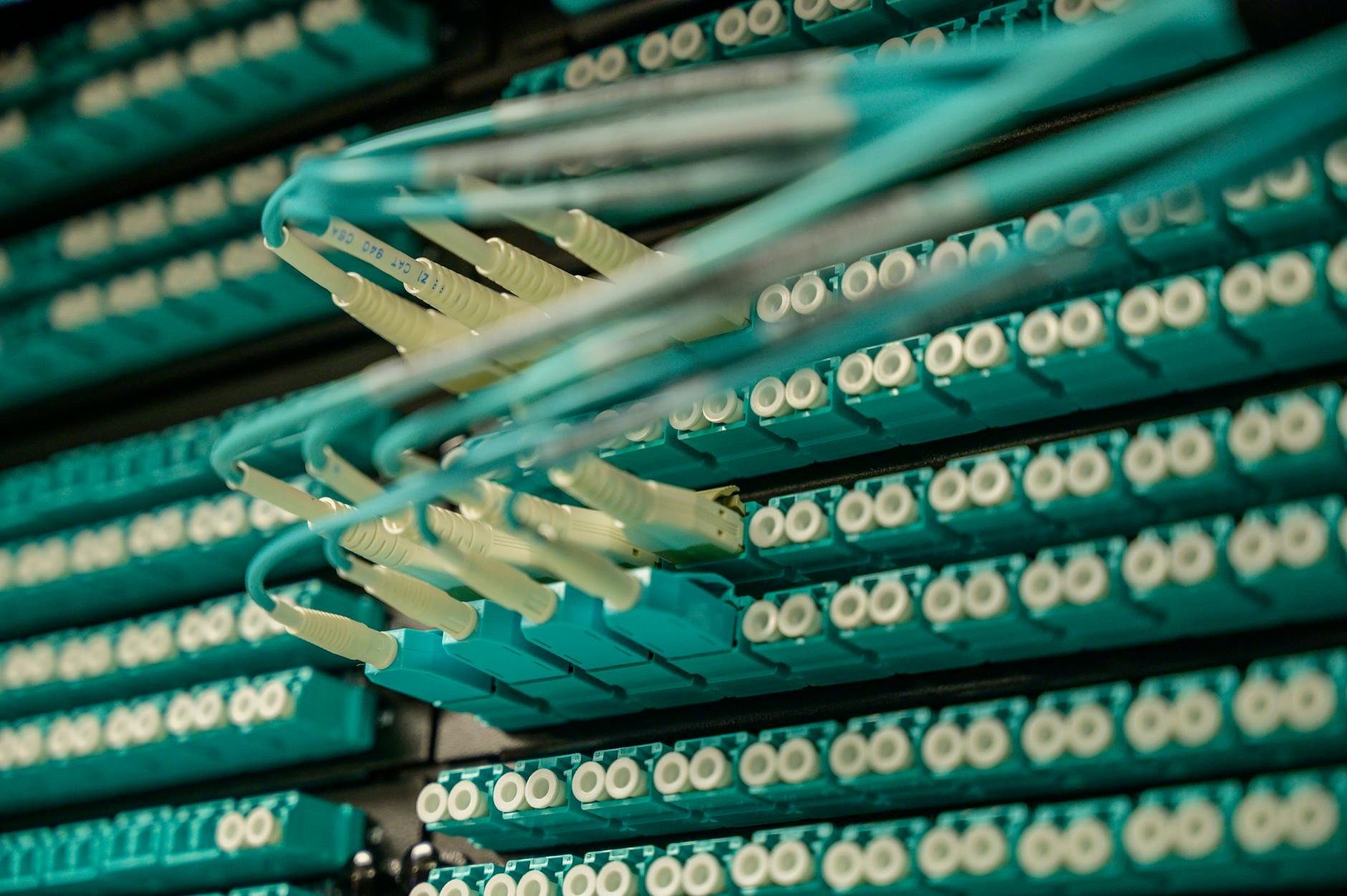

Patch Panel และ Cable Management
- Patch Panel: แผงเสียบสาย LAN ที่เป็นระเบียบ แทนการเสียบตรงที่ Switch
- Cable Management: ใช้ Cable Manager จัดสายให้เป็นระเบียบในตู้ Rack
- Label: ติดฉลากทุกสาย ทุก Port บอกว่าสายไหนไปไหน
- Color Code: ใช้สี Patch Cord แยกประเภท เช่น น้ำเงิน=Data เหลือง=PoE แดง=Server
Structured Cabling Best Practices
- Cat6A: งานใหม่ใช้ Cat6A รองรับ 10G อนาคต
- Fiber Backbone: ใช้ Fiber (OM4) สำหรับ Backbone ระหว่างชั้น/อาคาร
- ไม่เกิน 90m: สาย Horizontal ไม่เกิน 90m + 10m Patch Cord = 100m รวม
- Label ทุกสาย: ติดฉลากทุกสาย ทุก Port ทั้งสองปลาย
- ทดสอบ: ทดสอบสายทุกเส้นด้วย Cable Tester/Certifier ก่อนใช้งาน
- ไม่วิ่งคู่สายไฟ: ไม่เดินสาย LAN คู่กับสายไฟฟ้า มี Interference
- Bend Radius: ไม่งอสายเกินรัศมีที่กำหนด Cat6 ≥ 4x เส้นผ่าศูนย์กลาง
- Spare: เดินสายเผื่อ 20-30% สำหรับอนาคต
- Document: ทำ Floor Plan แสดงจุด Outlet ทุกจุด พร้อม Label
สรุป Structured Cabling — พื้นฐานที่ดีทำให้ Network ดี
Structured Cabling เป็นพื้นฐานของ Network ใช้ Cat6A + Fiber OM4 ติดฉลากทุกสาย ทดสอบทุกเส้น เดินสายเผื่ออนาคต หากต้องการข้อมูลเพิ่มเติม ติดตามได้ที่ SiamLanCard.com
